涡轮流量计的应用场合
涡轮流量计的优点和缺点 成本适中。非常适用于速度适中，速度稳定的清洁，低粘度流体。调低是非常好的，因为它可以读取非常低的**流量。如果放在清洁的液体中，特别是在具有润滑性的情况下，它们是可靠的。AGA和API批准用于贸易

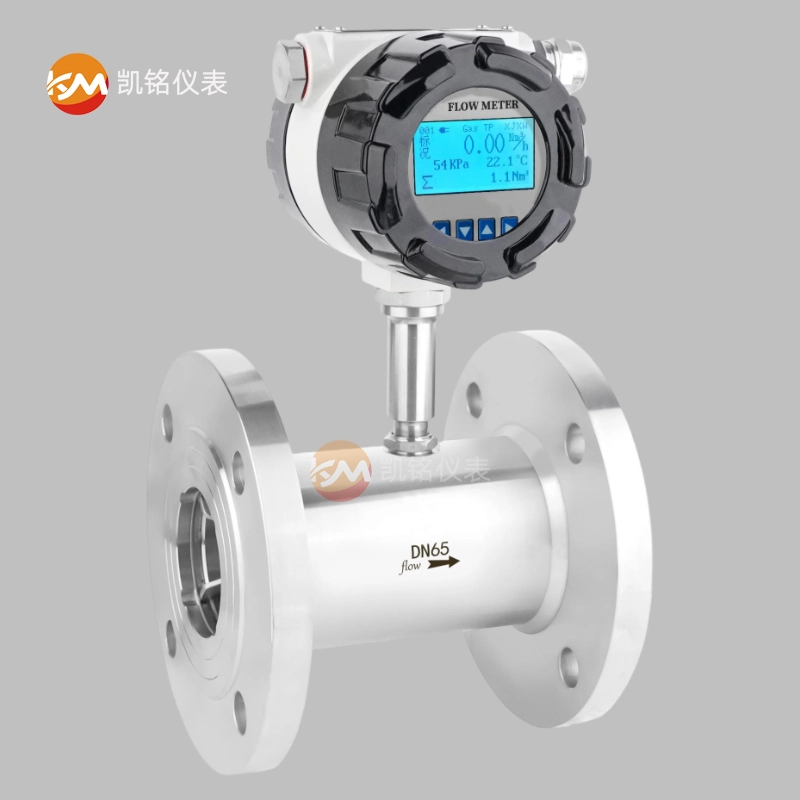

液体涡轮流量计
| 品牌 | 凯铭仪表 |
|---|---|
| 型号 | JKM-LWGY |
| 口径 | DN4～DN300 |
| 适用介质 | 乙二醇，白酒，酒精，乙醇，甲醇，甲苯，牛奶，自来水，热水，冷却水，循环水，纯水，空调水，除盐水，蒸馏水，汽油，食用油，柴油，无杂质/低粘度/无强烈腐蚀性液体 |
| 测量范围 | 0.04～800m³/h |
| 精度等级 | ±0.5%，±1.0% |
| 供电 | DC 24V，3.6V锂电池 |
| 输出信号 | 4-20mA/RS485/脉冲/HART |
| 类型 | 一体式，分体式 |
| 耐温 | 常规≤80℃，高温型≤150℃ |
| 耐压 | 1.0-6.3MPa（高压定制） |
| 连接方式 | 法兰连接，外螺纹连接（DN4-80），卡箍连接（DN4-80） |
液体涡轮流量计产品概述
液体涡轮流量计产品广泛用于冶金、化工、 石油、 城建、环保、食品等领域，高精度测量水、自来水、柴油、汽 油和轻质成品油等液体的流量。 结构为防爆设计，可以显示流量总量， 瞬时流量和流量满度百分比。电池采用长效锂电池， 单功能积算表电池使用寿命可达5年以上，,多功能显示表电池使用寿命也可达到12个月以上。 一体化表头可以显示的流量单位众多，有立方米， 加仑， 升，标 准立方米， 标准升等。

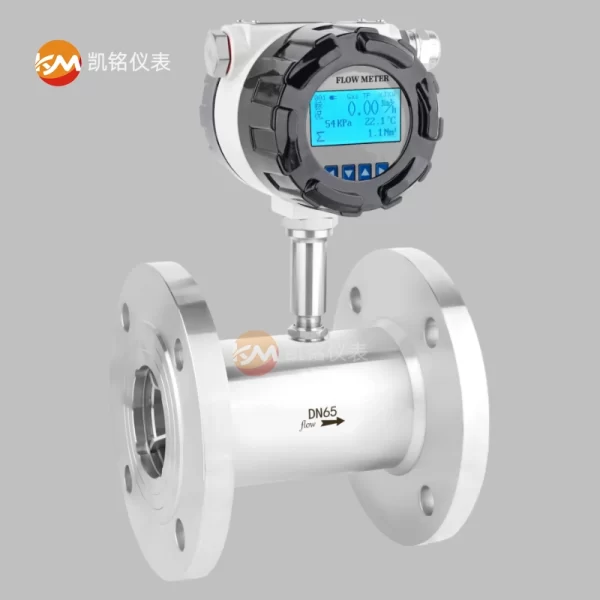

智能法兰型

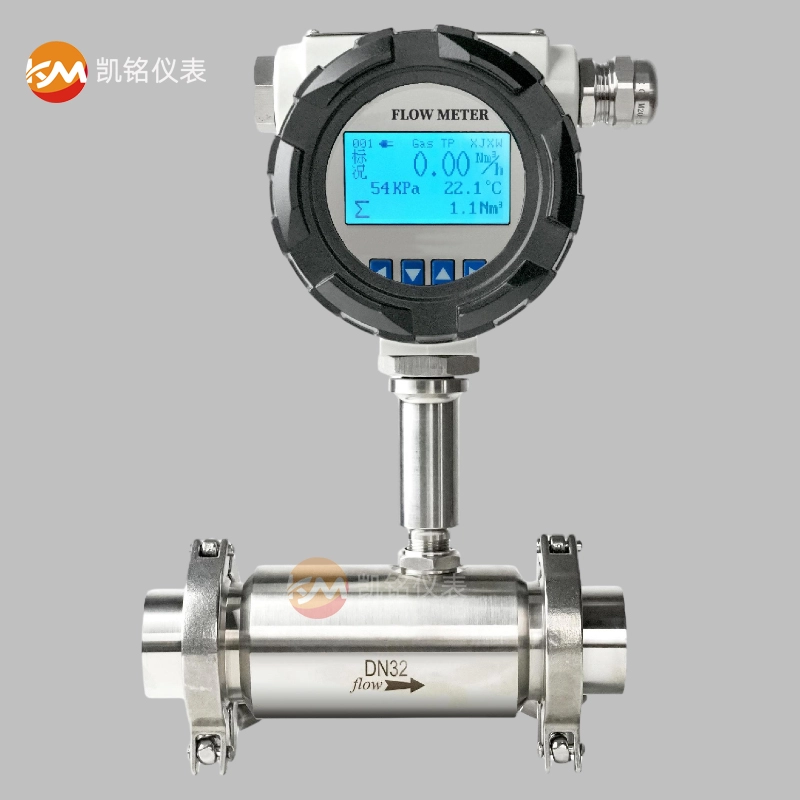

锂电池供电卡箍型

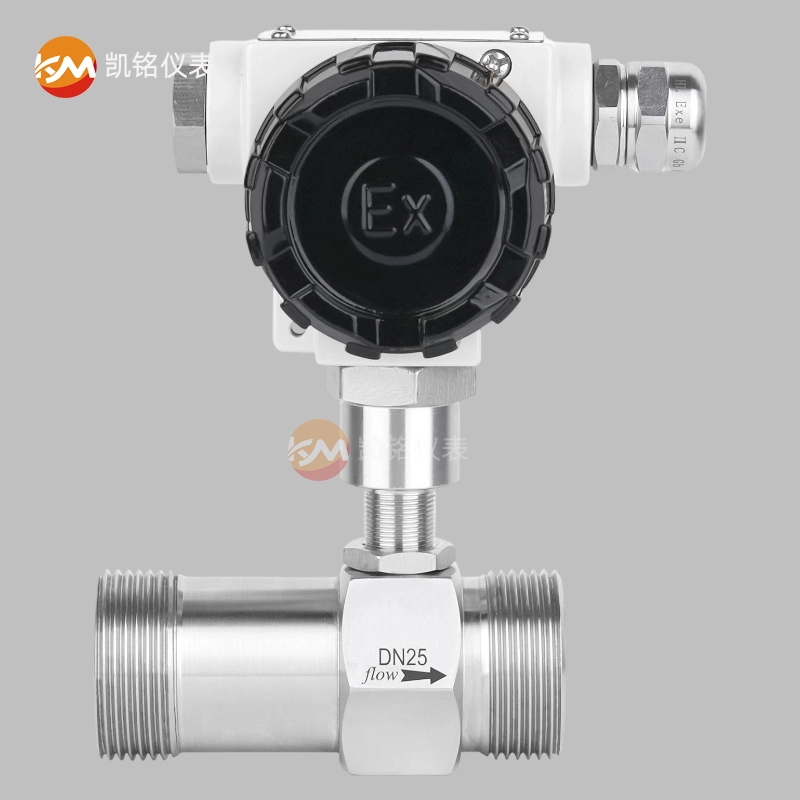

电流输出螺纹型

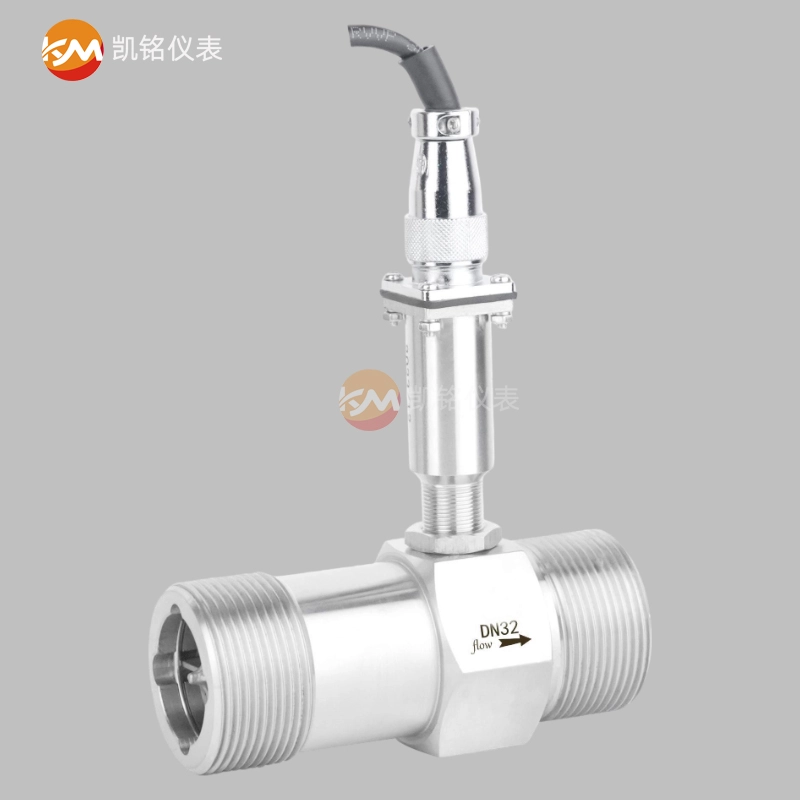

脉冲输出型

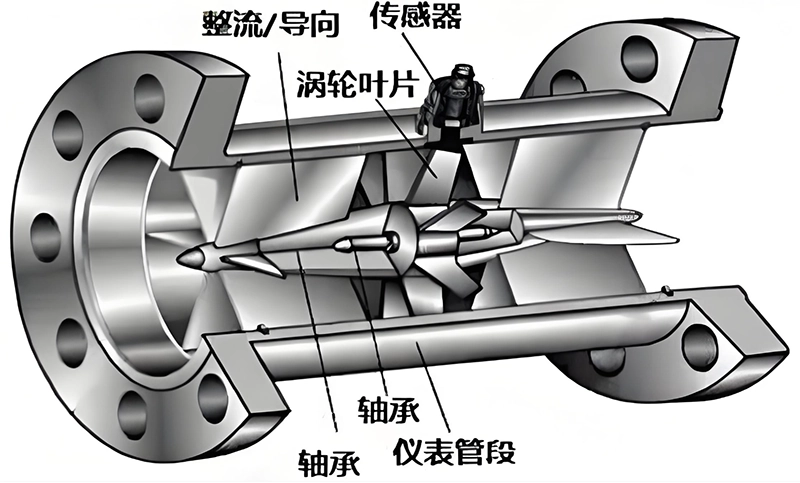

液体涡轮流量计工作原理
当被测液体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比。叶轮的转动周期地改变磁回路的磁阻值，检测线圈中的磁通随之发生周期性变化，产生频率与叶片旋转频率相同的感应电动势，经放大后，进行转换和处理。
涡轮流量计的实用流量方程为：
Qv=f/k
式中：
Qv……为体积流量；
f……流量计输出信号的频率；
k……流量计的仪表系数。
液体涡轮流量计技术参数
| LWGY 传感器通用指标 | ||||
|---|---|---|---|---|
| 被测介质 | 无杂质、低粘度、无强烈腐蚀性液体 | |||
| 执行标准 | 涡轮流量传感器（JB/T9246-2016） | |||
| 检定规程 | 涡轮流量计（JJG1037-2008） | |||
| 仪表口径 及连接方式 | 法兰连接型 | DN4-DN300 | ||
| 螺纹连接型 | DN4-DN100 | |||
| 夹装连接型 | DN4-DN200 | |||
| 法兰标准 | 常规标准 | GB/T9113-2000 | ||
| 其他标准 | 国际管法兰标准 | 如德标DIN、美标ANSI、日标JIS | ||
| 国内管法兰标准 | 如化工部标准、机械部标准 | |||
| 螺纹规格 | 常规规格 | 英制管螺纹（外螺纹） | ||
| 其他规格 | 内螺纹、球面螺纹、NPT螺纹等 | |||
| 精度等级 | ±1%R、±0.5%R | |||
| 重复性 | ≤0.15%、≤0.1% | |||
| 量程比 | 1：10；1：15；1：20 | |||
| 检定条件 | 检定装置 | 标准表法液体流量检定装置静态质量法液体流量标定装置 | ||
| 环境条件 | 环境温度 | 20°C | ||
| 相对湿度 | 65% | |||
| 使用条件 | 介质温度 | T1（一般型，标配） | -20°C~ +80°C | |
| T2（高温型，定制） | -20°C~ +120°C | |||
| T3（高温型，定制） | -20°C~ +150°C | |||
| 环境温度 | -20°C~ +60°C | 相对湿度 | 5%~90% | |
| 大气压力 | 86Kpa ~106Kpa | |||
液体涡轮流量计流量范围
| 仪表口径 (mm) | 正常流量范围 （m³/h） | 扩展流量范围 （m³/h） | 仪表口径 (mm) | 正常流量范围 （m³/h） | 扩展流量范围 （m³/h） |
|---|---|---|---|---|---|
| DN4 | 0.04~0.25 | 0.04~0.4 | DN50 | 4~40 | 2~40 |
| DN6 | 0.1~0.6 | 0.06~0.6 | DN65 | 7~70 | 4~70 |
| DN10 | 0.2~1.2 | 0.15~1.5 | DN80 | 10~100 | 5~100 |
| DN15 | 0.6~6 | 0.4~8 | DN100 | 20~200 | 10~200 |
| DN20 | 0.8~8 | 0.45~9 | DN125 | 25~250 | 13~250 |
| DN25 | 1~10 | 0.5~10 | DN150 | 30~300 | 15~300 |
| DN32 | 1.5~15 | 0.8~15 | DN200 | 80~800 | 40~800 |
| DN40 | 2~20 | 1~20 | |||
液体涡轮流量计耐压等级
| LWGY 传感器耐压等级 | |||
|---|---|---|---|
| 连接方式 | 口径范围 | 常规耐压等级 | 特制耐压等级 |
| 法兰连接型 | DN4-DN50 | 4.0MPa | 10MPa 及以下 |
| DN65-DN200 | 1.6MPa | 10MPa 及以下 | |
| 螺纹连接型 | DN4-DN40 | 6.3MPa | - |
| DN50-DN80 | 1.6MPa | - | |
| 夹装连接型 | DN4-DN40 | - | 42MPa 及以下 |
| DN50-DN80 | - | 25MPa 及以下 | |
| DN100-DN150 | - | 16MPa 及以下 | |
| DN200 | - | 12MPa 及以下 | |

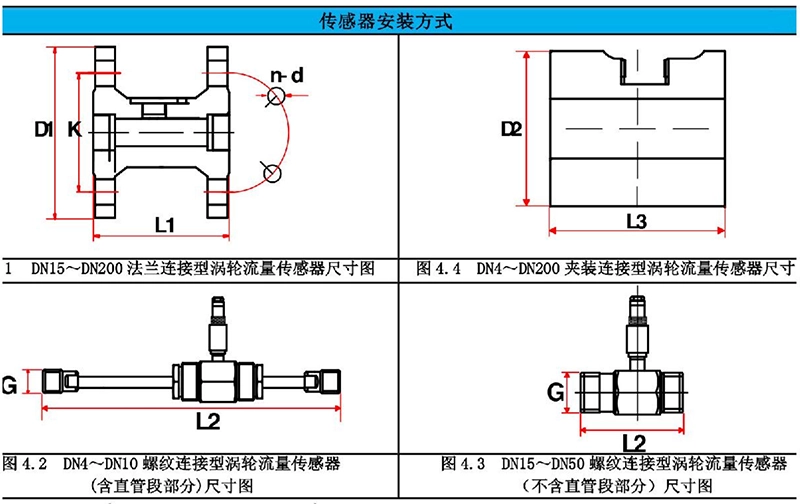

液体涡轮流量计安装方式与尺寸
| 公称通径 (mm) | 法兰连接 | 螺纹连接 | 夹装连接 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| L1（mm） | D1（mm） | K（mm） | d（mm） | n（孔数） | L2（mm） | G（外螺纹） | L3（mm） | D2（mm） | |
| 4 | 225 | G1/2 | 50 | 38 | |||||
| 6 | 225 | G1/2 | 50 | 38 | |||||
| 10 | 345 | G1/2 | 50 | 38 | |||||
| 15 | 75 | 95 | 65 | 14 | 4 | 75 | G1 | 55 | 47 |
| 20 | 85 | 105 | 75 | 14 | 4 | 85 | G1 | 60 | 54 |
| 25 | 100 | 115 | 85 | 14 | 4 | 100 | G5/4 | 60 | 57 |
| 32 | 120 | 135 | 100 | 14 | 4 | 120 | G2 | 70 | 66 |
| 40 | 140 | 150 | 110 | 18 | 4 | 140 | G2 | 70 | 72 |
| 50 | 150 | 165 | 125 | 18 | 4 | 150 | G5/2 | 70 | 92 |
| 65 | 170 | 185 | 145 | 18 | 4 | 80 | 100 | ||
| 80 | 200 | 200 | 160 | 18 | 8 | 90 | 112 | ||
| 100 | 220 | 220 | 180 | 18 | 8 | 100 | 137 | ||
| 125 | 250 | 250 | 210 | 18 | 8 | 120 | 165 | ||
| 150 | 300 | 285 | 240 | 22 | 8 | 150 | 190 | ||
| 200 | 360 | 340 | 295 | 22 | 12 | 150 | 243 | ||
