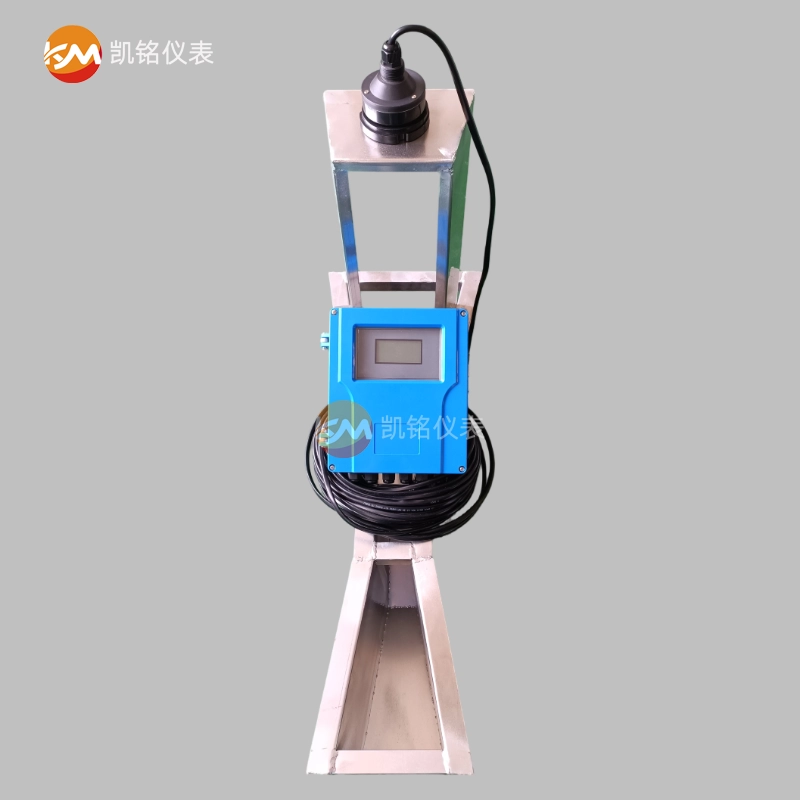

超声波明渠流量计
| 品牌 | 凯铭仪表 |
|---|---|
| 型号 | JKM-LBY |
| 量程 | 0.1L/秒～10m³/秒 |
| 精度 | ±（1～3）% |
| 供电 | AC 220V/DC 24V |
| 适用介质 | 污水，河水，灌溉水 |
| 输出信号 | 4-20mA/RS485 |
| 防护等级 | IP65 |
超声波明渠流量计用途
超声波明渠流量计与量水堰槽配合使用，测量明渠内水的流量。主要用于测量污水厂、企事液单位的污水排放口、城市下水道的流量。
工作原理
超声波明渠流量计仪表直接测量的物理量是液位。用于明渠测流量时，在明渠上安装量水堰槽。量水堰槽把明渠内流量的大小转成液位的高低。仪表测量量水堰槽内的水位，再按相应量水堰槽的水位与流量关系反算出瞬时流量。

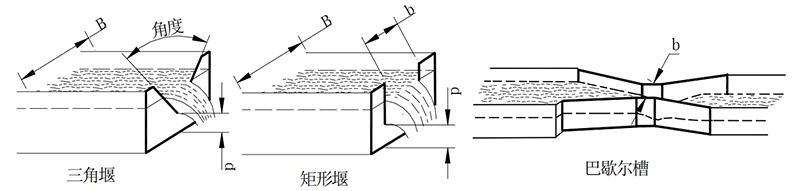

常用的量水堰槽有：直角三角堰、矩形堰和巴歇尔槽如下图：
超声波明渠流量计检定规程：《明渠堰槽流量计》JG711-1990，执行标准：Q/HNK0122-2019. 巴歇尔槽知道了喉道宽度 b，就可以用相应的公式算出水位与流量对应关系。
直角三角堰和矩形堰也有相应的公式。但是还与按装的渠道尺寸有关。
确定水位-流量关系时，三角堰与渠道宽 B、开口角度、上游堰坎高度 p 有关。
矩形堰与渠道宽 B、开口宽 b、上游堰坎高度 p 有关。
仪表显示：仪表显示液位高度、瞬时流量和累计流量。
技术指标
| 流量量程： | 0.1升/秒～10m³/秒 |
| 累计： | 12位十进制，累计累满后，自动清零 |
| 流量精度： | ±（1～3）%（由配用量水堰槽的规格决定） |
| 超声波最大测距： | 3米 |
| 探头盲区： | ≤0.4米 |
| 测距误差： | ±0.3%（在 3 米量程内） |
| 分辨率： | 1毫米 |
| 仪器防护： | IP65 |
| 累积流量： | 可根据年、月、日、小时查询 |
| 输出信号： | （4-20）mA（传输瞬时流量）和 RS485（传输瞬时和累积流量） |
| 继电器输出： | （1～4）路（如有需要，订货时请告知！） |
| 工作温度： | -20℃～55℃ |
| 交流或直流供电： | 交流：220V；50HZ，直流供电DC（12-36）V；3W |
超声波明渠流量计安装要求

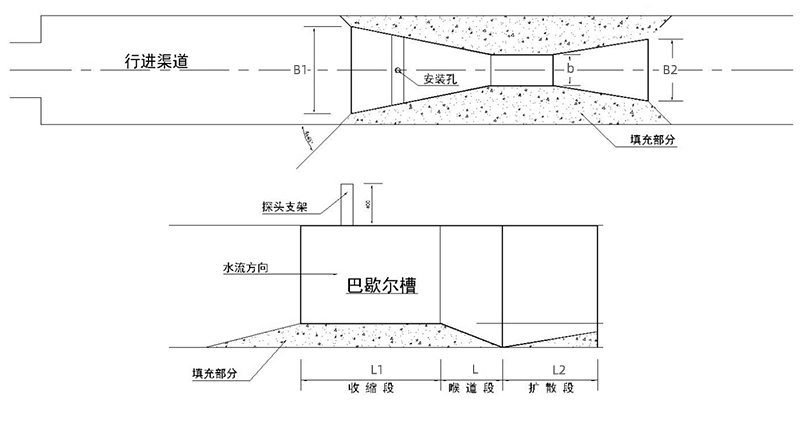

一、巴歇尔安装要求：
1.巴歇尔槽一定要水平安装在渠道里，四周填满混泥土。
2.出水口必须低于安装巴歇尔槽的槽底，保证水流过巴歇尔不能滞留，要立即排出。矩型堰和直角三角堰同样也要满足！
3.仪表和探头的安装尽量避开变频和动力线干扰。
4.渠道里水流要平稳，不能泡沫之类的东西。
| 常用型号规格明渠流量计安装尺寸（单位：mm） | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 序号 | 喉道段 | 收缩段 | 扩散段 | 墙高 | 流量参数 | 流量范围（t/h） | |||||||
| b | L | N | B1 | L1 | La | B2 | L2 | K | D | C | n | Q | |
| 1 | 25 | 76 | 29 | 167 | 356 | 237 | 93 | 203 | 19 | 230 | 217 | 1.550 | 0.3-20 |
| 2 | 51 | 114 | 43 | 214 | 406 | 271 | 135 | 254 | 22 | 254 | 435 | 1.550 | 0.6-48 |
| 3 | 76 | 152 | 57 | 259 | 457 | 305 | 178 | 305 | 25 | 457 | 638 | 1.550 | 2.8-115 |
| 4 | 152 | 305 | 114 | 400 | 610 | 407 | 394 | 610 | 76 | 610 | 1372 | 1.580 | 5.4-400 |
| 5 | 228 | 305 | 114 | 575 | 864 | 576 | 381 | 457 | 76 | 762 | 1927 | 1.530 | 9-903 |
| 6 | 250 | 600 | 114 | 400 | 610 | 883 | 550 | 920 | 80 | 800 | 2020 | 1.513 | 10.8-900 |
| 7 | 300 | 600 | 230 | 840 | 1350 | 902 | 600 | 920 | 80 | 950 | 2444 | 1.521 | 12.6-1440 |
| 8 | 450 | 600 | 230 | 1020 | 1425 | 948 | 750 | 920 | 80 | 950 | 3736 | 1.537 | 16.2-2268 |
| 9 | 600 | 600 | 230 | 1200 | 1500 | 1000 | 900 | 920 | 80 | 950 | 5051 | 1.548 | 45-3060 |

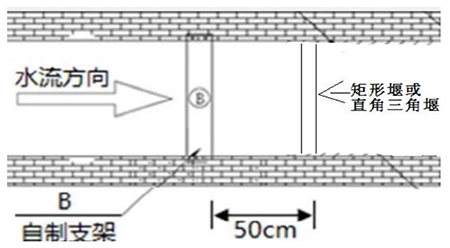

二、矩型堰和直角三角堰安装注意事项：
支架高度一般在 40 厘米
支架与地面连接处不能凸的地方
水面上不能有泡沫
水流要平稳
支架开孔尺寸是直径 60mm 的圆孔
仪表电源和探头线要避开干扰源
直角三角堰和矩型堰参数表
| 常用型号规格明渠流量计安装尺寸（单位：mm） | ||||||||
|---|---|---|---|---|---|---|---|---|
| 序号 | 流量范围（吨/小时） | 适用渠道 | B | He | P | 流量参数 | ||
| Q（min） | Q（max） | ＞宽×高 | n | C | ||||
| 1 | 0 | 20 | ＞275×220 | 275 | 110 | 110 | 2.5 | 5083 |
| 2 | 0 | 40 | ＞360×288 | 360 | 144 | 144 | 2.5 | 5083 |
| 3 | 0 | 80 | ＞475×380 | 475 | 190 | 190 | 2.5 | 5083 |
| 4 | 0 | 121 | ＞560×448 | 560 | 224 | 224 | 2.5 | 5083 |
| 5 | 0 | 182 | ＞660×528 | 660 | 264 | 264 | 2.5 | 5083 |
| 6 | 0 | 272 | ＞775×620 | 775 | 310 | 310 | 2.5 | 5083 |
| 7 | 0 | 395 | ＞900×720 | 900 | 360 | 360 | 2.5 | 5083 |
| 8 | 0 | 616 | ＞1075×860 | 1075 | 430 | 430 | 2.5 | 5083 |
| 9 | 0 | 899 | ＞1250×1000 | 1250 | 500 | 500 | 2.5 | 5083 |
| 10 | 0 | 1359 | ＞1475×1180 | 1475 | 590 | 590 | 2.5 | 5083 |
| 常用型号规格明渠流量计安装尺寸（单位：mm） | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 序号 | 流量范围（吨/小时） | 适用渠道 | B | b | h | p | 流量参数 | ||
| Q（min） | Q（max） | ＞宽×高 | n | C | |||||
| 1 | 0.04 | 85 | ＞500×500 | 500 | 200 | 163 | 337 | 1.5 | 1280 |
| 2 | 0.05 | 195 | ＞650×650 | 650 | 260 | 239 | 411 | 1.5 | 1660 |
| 3 | 0.08 | 414 | ＞750×750 | 750 | 375 | 308 | 442 | 1.5 | 2406 |
| 4 | 0.10 | 803 | ＞850×850 | 850 | 510 | 387 | 463 | 1.5 | 3318 |
| 5 | 0.15 | 1662 | ＞1000×1000 | 1000 | 700 | 501 | 499 | 1.5 | 4669 |
| 6 | 0.19 | 3332 | ＞1250×1250 | 1250 | 875 | 683 | 567 | 1.5 | 5886 |
| 7 | 0.26 | 6504 | ＞1450×1450 | 1450 | 1160 | 857 | 593 | 1.5 | 8178 |
| 8 | 0.33 | 12643 | ＞1800×1800 | 1800 | 1440 | 1142 | 658 | 1.5 | 10344 |
| 9 | 0.48 | 26396 | ＞2150×2150 | 2150 | 1935 | 1453 | 697 | 1.5 | 15060 |
| 10 | 0.62 | 52524 | ＞2700×2700 | 2700 | 2430 | 1929 | 771 | 1.5 | 19596 |
