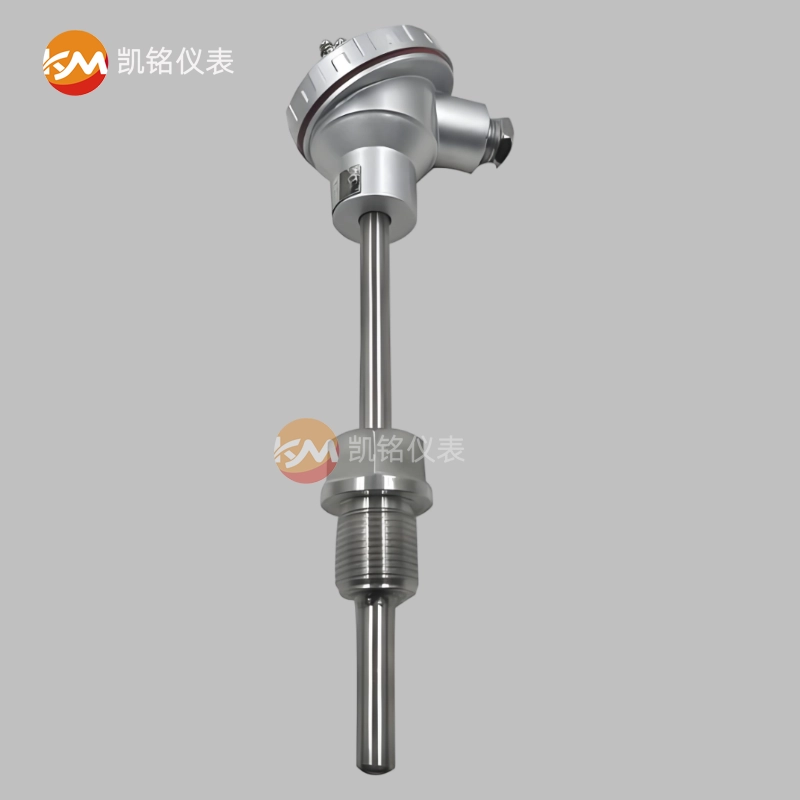

热电阻
| 品牌 | 凯铭仪表 |
|---|---|
| 型号 | JKM-WZ |
| 适用介质 | 空气，压缩空气，氮气，氩气，烟气，废气，空调风，天然气，煤气，自来水，循环水，冷却水，锅炉水，热水，液压油，润滑油，柴油，重油，导热油，酒精，溶剂，弱酸碱，盐溶液，纯水，牛奶，药液，饮料，啤酒等 |
| 测温范围 | -200～800℃ |
产品概述
工业用热电阻作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从-200°C至800°C范围内的液体、蒸汽和气体介质以及固体表面温度。
根据国家规定，我公司生产的符合IEC国际标准分度号的Pt100铂电阻和符合专业标准分度号的Cu50铜电阻两大类装配式、统一设计型。
产品执行标准：IEC751、IEC1515 JB/T8622-1997、 JB/T8623-1997
技术指标
测温范围和准确度
| 类别 | 测温范围℃ | 分度号 | 允许偏差△t℃ |
|---|---|---|---|
| WZP型铂电阻 | -200~420 | Pt100 | B级（-200~800℃） 允差±（0.30+0.005|t|） |
| A级（-200~650℃） 允差±（0.15+0.002|t|） |
|||
| WZC型铜电阻 | -50~100 | Cu50 | -50~100℃ 允差±（0.30+6.0×10⁻³t） |
注:式中“t”为感温元件的实测温度***值。
感温元件100°C时的电阻值(R100)和它在0°C时的电阻R。比值:(R100/R0。)
分度号Pt100：A级 R0=100±0.06Ω，B级 R0=100±0.12Ω，R100/R0=1.3851±0.0012
分度号Cu50：R0=50±0.05Ω，R100/R0=1.428+0.002
响应时间
在温度出现阶跃变化时，输出变化至相当于该阶跃变化的5%，所需要的时间称为热响应时间，用T0.5表示。
公称压力
一般是指在该工作温度下保护管所能承受的外压(静态)而不破裂。允许公称压力不仅与保护管材料、直径、壁厚有关，还与其结构形式、安装方法、置入深度以及被测介质的流速和种类有关。
***小置入深度
一般不小于150mm(特殊产品例外)
自热影响
通过中的测量电流为5mA时，测得的电阻增量换算成温度值应不大于0.30°C。
绝缘电阻
常温绝缘电阻的试验电压可取直流10~100V任意值，环境温度为15~35°C范围内，相对湿度应不大于80%。常温绝缘电阻值应不小于100MΩ。
型号表示
| W | 温度仪表 | ||
| Z | 热电阻 | ||
| ▢ | 材料 | P | 铂电阻 |
| C | 铜电阻 | ||
| ▢ | 安装固定形式 | 1 | 无固定装置式 |
| 2 | 固定螺纹式 | ||
| 3 | 活动法兰式 | ||
| 4 | 固定法兰式 | ||
| 5 | 固定螺纹锥形保护管式 | ||
| ▢ | 接线盒形式 | 2 | 防溅式 |
| 3 | 防水式 | ||
| 非统设 | 插座式、小接线盒式等 | ||
| ▢ | 设计序号 | 0 | Φ16mm保护管 |
| 1 | Φ12mm保护管 | ||
| 非统设 | 各种规格保护管 | ||

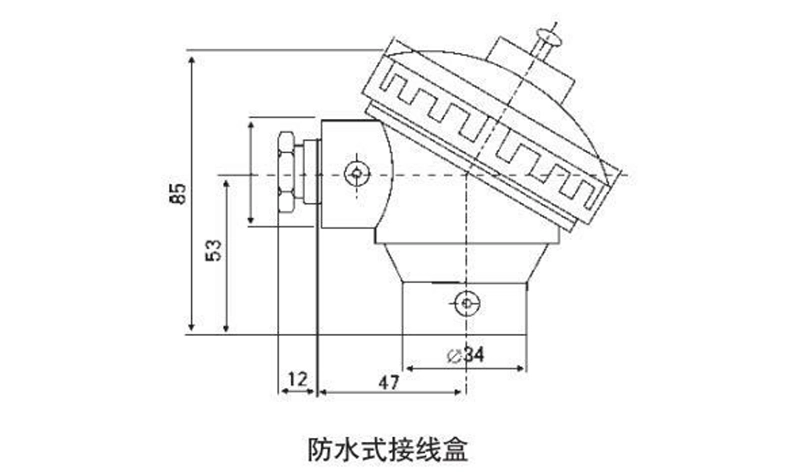

接线盒结构
普通型
固定螺纹式
| 类别 | 产品型号 | 分度号 | 测温范围℃ | 保护管材质 | 规格 | 热响应时间 t₀.₅S | ||
|---|---|---|---|---|---|---|---|---|
| 总长L（mm） | 置深l（mm） | |||||||
| 铜电阻 （双股引出线） | WZC-200 | Cu50（G）* | -50~100 | 黄铜H62 | 500 550 600 700 900 | 100 150 200 300 400 | ＜240 |  |
| 不锈钢 1CrI8Ni9Ti |
||||||||
| 单支 铂电阻 | WZP-260 | Pt100（BA1，BA2） | 0~100 | 不锈钢 1CrI8Ni9Ti | 75 100 150 170 180 200 220 270 300 400 410 420 | ＜30 | ||
| 双支 铂电阻 | WZP²-260 | ＜45 | ||||||
| 表面 铂电阻 | WZPM-267 | Pt100（BA1，BA2） | -50~100 | 不锈钢 1CrI8Ni9Ti | 100 150 200 250 300 350 | ＜30 | ||
| 注： 1）打"*"分度号作特殊规格订货。 2）WZC-200双股引出电缆作导线。 3）WZPM-267采用引进元件WZPM-018，精度等级为：B级。 |
||||||||
固定螺纹式
| 类别 | 产品型号 | 分度号 | 测温范围℃ | 保护管材料 | 规格 | 热响应时间 t₀.₅S | ||
|---|---|---|---|---|---|---|---|---|
| 总长L（mm） | 置深l（mm） | |||||||
| 单支铂电阻 | WZP-269 | Pt100（BA1，BA2）* | -200~300 | 不锈钢 1Cr18Ni9Ti | 160 185 235 285 335 | 75 100 150 200 250 | ＜30 |  |
| 双支铂电阻 | WZP²-269 | ＜45 | ||||||
| 铜电阻 | WZC-269 | Cu50（G）* | -50~100 | 不锈钢 1Cr18Ni9Ti | ＜120 | |||
| 铂电阻 | WZP-270 | Pt100（BA1）* | -200~420 | 不锈钢 1Cr18Ni9Ti | 95 105 130 155 205 | 40 50 75 100 150 | ＜15 | |
| 铜电阻 | WZC-270 | Cu50（G）* | -50~150 | ＜45 | ||||
| 铂电阻 | WZP-280 | Pt100（BA1，BA2）* | -200~300 | 不锈钢 1Cr18Ni9Ti | 175 200 250 300 350 | 75 100 150 200 250 | ＜30 | |
| 注：打”*“分度号作特殊规格订货。 | ||||||||
| 260、269型直径型号对照表 | ||||||||
| 产品型号 | 直径Dmm | |||||||
| WZP-269 | Φ12 |  |
||||||
| WZP²-269 | Φ12 | |||||||
| WZC-269 | Φ12 | |||||||
| WZP-260 | Φ10 | |||||||
| WZP²-260 | Φ10 | |||||||
