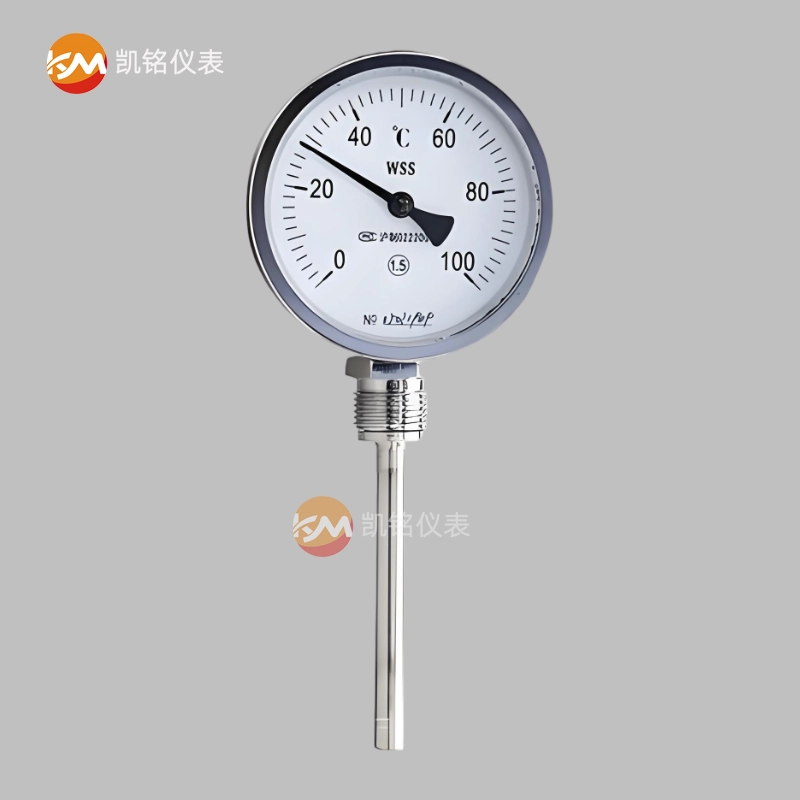

双金属温度计
| 品牌 | 凯铭仪表 |
|---|---|
| 型号 | JKM-WSS |
| 适用介质 | 空气，烟气，惰性气体，天然气，煤气，冷水，热水，锅炉水，柴油，润滑油，导热油，酒精，有机溶剂，饱和蒸汽，过热蒸汽等 |
| 测温量程 | -80～500℃ |
| 结构形式 | 轴向型，径向型，135°向型，万向型 |
| 表壳直径 | Ф60，Ф100，Ф150 |
| 测温杆直径 | Ф6，Ф8，Ф10 |
| 安装方式 | 螺纹，法兰 |
| 防护等级 | IP55 |
产品概要
双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80°C~+500°C范围内液体、蒸汽和气体介质温度。现场显示温度，直观方便。安全可靠，使用寿命长。多种结构形式，可满足不同要求。双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所应的温度值。

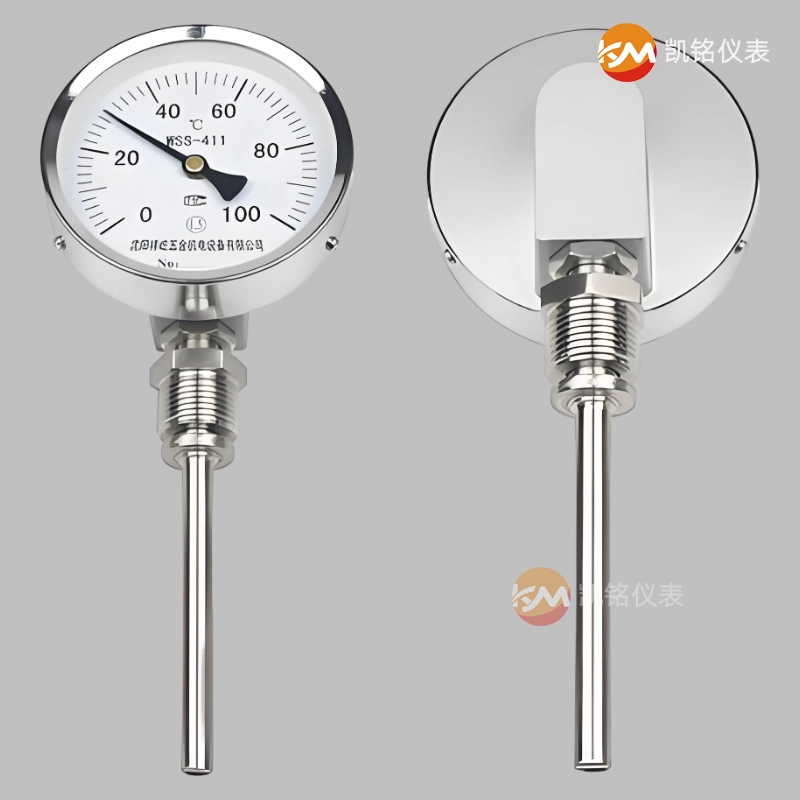

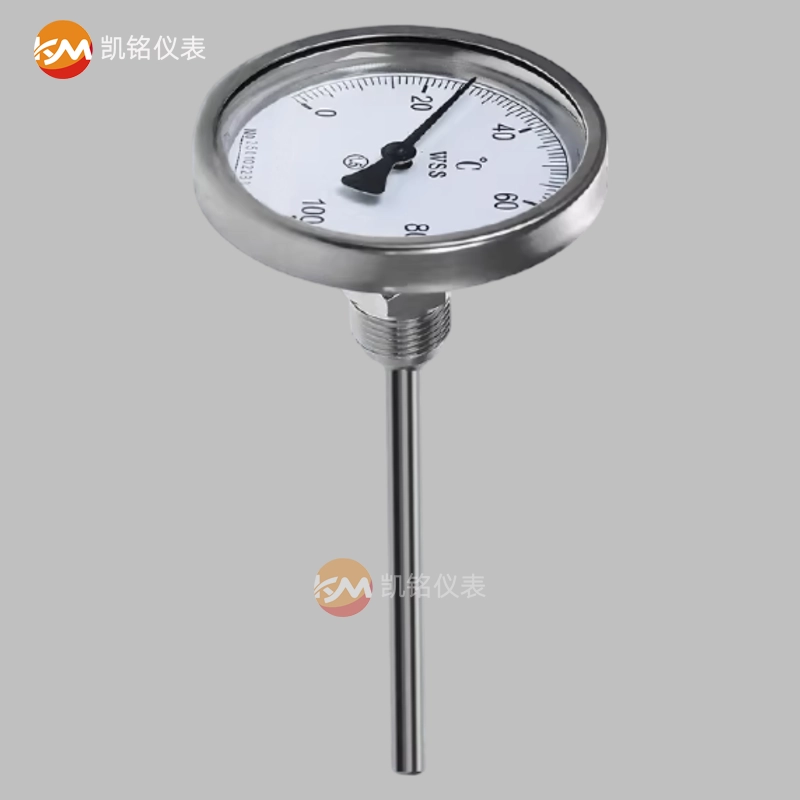

径向型双金属温度计

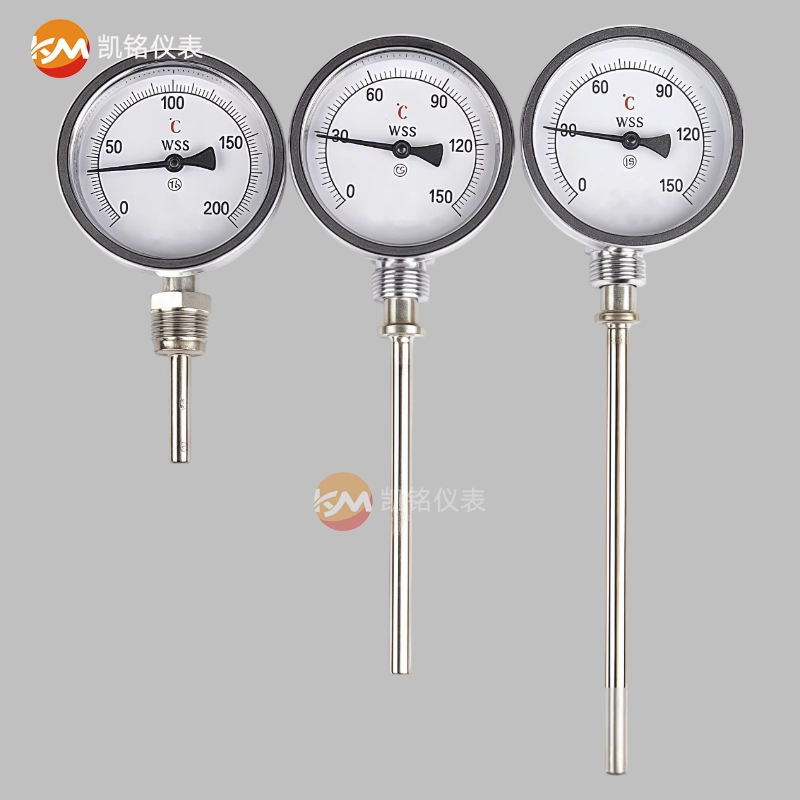

轴向型双金属温度计

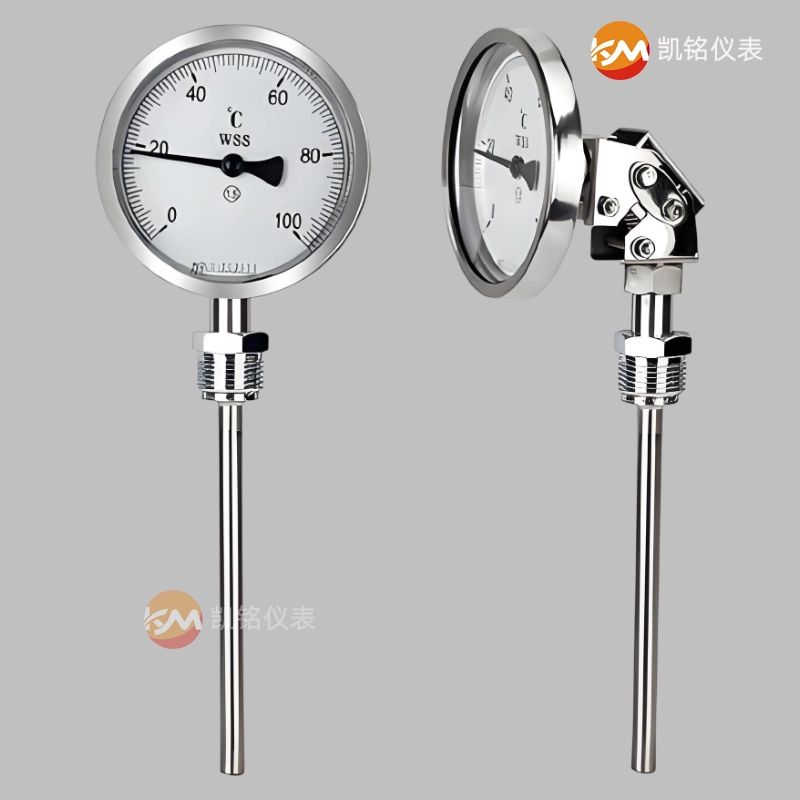

万向型双金属温度计
技术参数
产品执行标准JB/T8803-1998 GB38369-83
标度盘公称直径：60,100,150
精度等级：(1.0)，1.5
热响应时间：≤40s
防护等级：IP55
角度调整误差
角度调整误差应不超过其量程的1.0%
回差
温度计回差应不大于基本误差限的***值
重复性
温度计重复性极限范围值应不大于基本误差限***值的1/2
测温范围
| 测温范围℃ | 适应范围 | |
|---|---|---|
| -80~+40℃ | 工业，商业 | 实验室，小型 |
| -40~+80℃ | ✔ | ✔ |
| 0~50℃ | ✔ | ✔ |
| 0~100℃ | ✔ | ✔ |
| 0~150℃ | ✔ | ✔ |
| 0~200℃ | ✔ | ✔ |
| 0~300℃ | ✔ | ✔ |
| 0~400℃ | ✔ | - |
| 0~500℃ | ✔ | - |
| 正常工作大气条件 | ||
|---|---|---|
| 工作场所 | 温度℃ | 相对湿度%RH |
| 掩蔽场所 | -25~+25℃ | 5~100 |
| 户外场所 | -40~+85℃ | 5~100 |
| 测量端形式 | ||
 |
||
| 外形尺寸 | ||||||
|---|---|---|---|---|---|---|
| 形式 | A | B | C | E | L | D |
| 轴向型 | 65 | 23 | 73 | - | 75 100 150 200 300 400 500 750 1000 | Φ6 Φ8 Φ10 |
| 105 | 23 | 73 | - | |||
| 155 | 23 | 73 | - | |||
| 径向型 | 65 | 50 | 110 | 34 | ||
| 105 | 50 | 110 | 34 | |||
| 155 | 50 | 110 | 34 | |||
| 135°向型 | 105 | 23 | 85 | - | ||
| 155 | 23 | 85 | - | |||
| 万向型 | 105 | 23 | 178 | 120 | ||
| 155 | 23 | 178 | 120 | |||
| 安装固定形式 | ||||||
|---|---|---|---|---|---|---|
| 可动外螺纹管接头 | ||||||
| M | H | SW | Φ6 Φ8 Φ10 |  |
||
| M16×1.5 | 12 | 18 | ||||
| M20×1.5 | 16 | 22 | ||||
| M27×2 | 20 | 30 | ||||
| NPT1/4 | 15 | 18 | ||||
| NPT1/2 | 19 | 22 | ||||
| NPT3/4 | 25 | 30 | ||||
| 可动内螺纹管接头 | ||||||
| M | H | SW | Φ6 Φ8 Φ10 |  |
||
| M16×1.5 | 12 | 18 | ||||
| M20×1.5 | 16 | 22 | ||||
| M27×2 | 20 | 30 | ||||
| NPT1/4 | 15 | 18 | ||||
| NPT1/2 | 19 | 22 | ||||
| NPT3/4 | 25 | 30 | ||||
| 固定螺纹接头 | ||||||
| M | H | SW | Φ6 Φ8 Φ10 |  |
||
| M16×1.5 | 12 | 18 | ||||
| M20×1.5 | 16 | 22 | ||||
| M27×2 | 20 | 30 | ||||
| NPT1/4 | 15 | 18 | ||||
| NPT1/2 | 19 | 22 | ||||
| NPT3/4 | 25 | 30 | ||||
| 卡套螺纹接头 | ||||||
| M | H | SW | d |  |
||
| M12×1.5 | 15 | 19 | Φ6 | |||
| M16×1.5 | 15 | 22 | Φ8 Φ10 |
|||
| M20×1.5 | 16 | 24 | ||||
| 卡套法兰接头 | ||||||
| D | D₀ | D₁ | SW | d₀ | d |  |
| Φ60 | Φ42 | Φ24 | Φ22 | Φ9 | Φ8 Φ10 |
|
| 固定法兰 | ||||||
| D | D₀ | D₁ | H | d₀ | d |  |
| Φ105 | Φ75 | Φ55 | Φ16 | Φ14 | Φ8 Φ10 |
|
| 注：可提供ANSI，JB，HG等标准法兰 | ||||||
选型
| W | 温度仪表 | ||
| S | 金属膨胀式 | ||
| S | 双金属片 | ||
| ▢ | X带电接点 | ||
| ▢ | 表壳公称直径 | 3） | Φ60 |
| 4） | Φ100 | ||
| 5） | Φ150 | ||
| ▢ | 结构形式 | 0） | 轴向（直型） |
| 1） | 径向（角型） | ||
| 2） | 135°向（钝角型） | ||
| 5） | 热套式角型（抽芯式） | ||
| 6） | 热套式直型（抽芯式） | ||
| 7） | 热套式万向型（抽芯式） | ||
| 8） | 万向（可调角型） | ||
| ▢ | 安装方式 | 0） | 无固定装置 |
| 1） | 可动外螺纹 | ||
| 2） | 可动内螺纹 | ||
| 3） | 固定螺纹 | ||
| 4） | 固定法兰 | ||
| 5） | 卡套螺纹 | ||
| 6） | 卡套法兰 | ||
| ▢ | 防护形式 | 无（未标注） | 普通型 |
| N | 耐震型（充油式） | ||
| F | 防腐性 | ||
型号规格及测量范围
| 型号 | 外壳公称直径D | 测温范围℃ | 分格值℃ | 插入长度L | 保护管直径d | 安装螺纹T | ||
|---|---|---|---|---|---|---|---|---|
| 轴向直型 | 外螺纹节头 | WSS301 401 501 | 67 | -10~+40℃ | 1 | 75 | 6 | M16×1.5，G1/2" |
| 107 157 | 100 | 10 | M27×2，G3/4" | |||||
| 内螺纹节头 | WSS302 402 502 | 67 | 6 | M16×1.5，G1/2" | ||||
| 107 157 | -80~+40℃ | 2 | 150 | 10 | M27×2，G3/4" | |||
| 径向角型 | 外螺纹节头 | WSS311 411 511 | 67 | 6 | M16×1.5，G1/2" | |||
| 107 157 | 200 | 10 | M27×2，G3/4" | |||||
| 内螺纹节头 | WSS312 412 512 | 67 | 0~+50℃ | 1 | 6 | M16×1.5，G1/2" | ||
| 107 157 | 250 | 10 | M27×2，G3/4" | |||||
| 万向型 | 外螺纹节头 | WSS481 581 | 107 157 |
|||||
| 内螺纹节头 | WSS482 582 | 107 157 | 0~+100℃ | 2 | 300 | |||
| 热套式直型 | 外螺纹节头 | WSS451 551 | 107 157 |
|||||
| 内螺纹节头 | WSS452 552 | 107 157 | 400 | |||||
| 热套式角型 | 外螺纹节头 | WSS461 561 | 107 157 | 0~+150℃ | 2 | |||
| 内螺纹节头 | WSS462 562 | 107 157 | 500 | |||||
| 热套式万向型 | 外螺纹节头 | WSS471 571 | 107 157 | 750 | ||||
| 内螺纹节头 | WSS472 572 | 107 157 | 0~+200℃ | 5 | 1000 | |||
| 电接点直型 | 外螺纹节头 | WSSX401 | 107 | 1250 | 12 | |||
| 内螺纹节头 | WSSX402 | |||||||
| 电接点角型 | 外螺纹节头 | WSSX411 | 0~+300℃ | 5 | ||||
| 内螺纹节头 | WSSX412 | 1500 | ||||||
| 电接点万向型 | 外螺纹节头 | WSSX481 | ||||||
| 内螺纹节头 | WSSX482 | 0~+400℃ | 10 | |||||
| 热套式角型电接点 | 外螺纹节头 | WSSX451 | 1750 | |||||
| 内螺纹节头 | WSSX452 | |||||||
| 热套式直型电接点 | 外螺纹节头 | WSSX461 | 0~+500℃ | 10 | ||||
| 内螺纹节头 | WSSX462 | 2000 | ||||||
| 热套式万向型电接点 | 外螺纹节头 | WSSX471 | ||||||
| 内螺纹节头 | WSSX472 | |||||||
使用与维修
1、为保证温度计的正确性，尾管浸人被测介质的深度视尾管长度不同应在75以上。
2、读数时视线应与标度盘垂直。
3、温度计在正常使用后(一般不超过一年)应按工业双金属温度计有关检定规程进行定期检定。
4、热套式温度计使用过程中遇到损坏需要更换时，只需逆时针松动螺母1，然后旋出表芯2，保护套3留在设备中，将新的表芯装入，勿使双金属螺管与保护套底部接触，旋紧螺母1即可。
5、温度计在运输、保管、安装、使用过程中应避免碰撞尾管，切勿使其弯曲变形。
