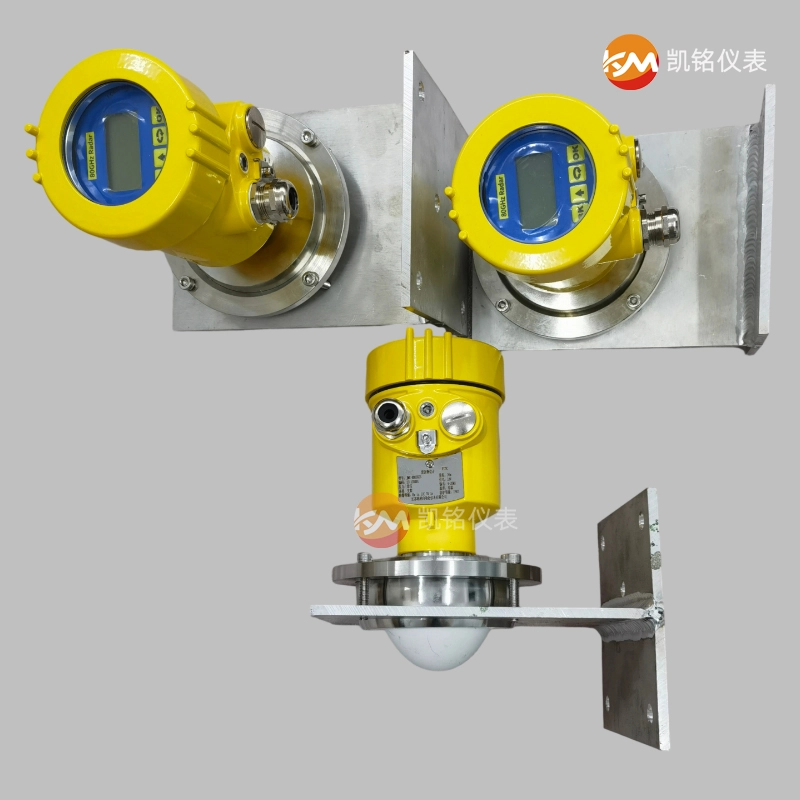

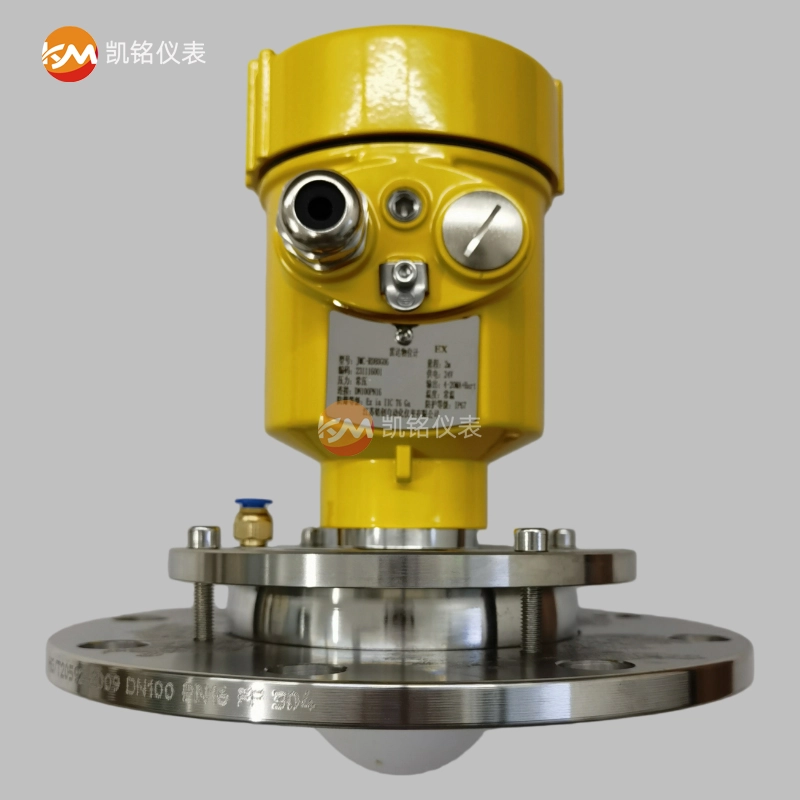

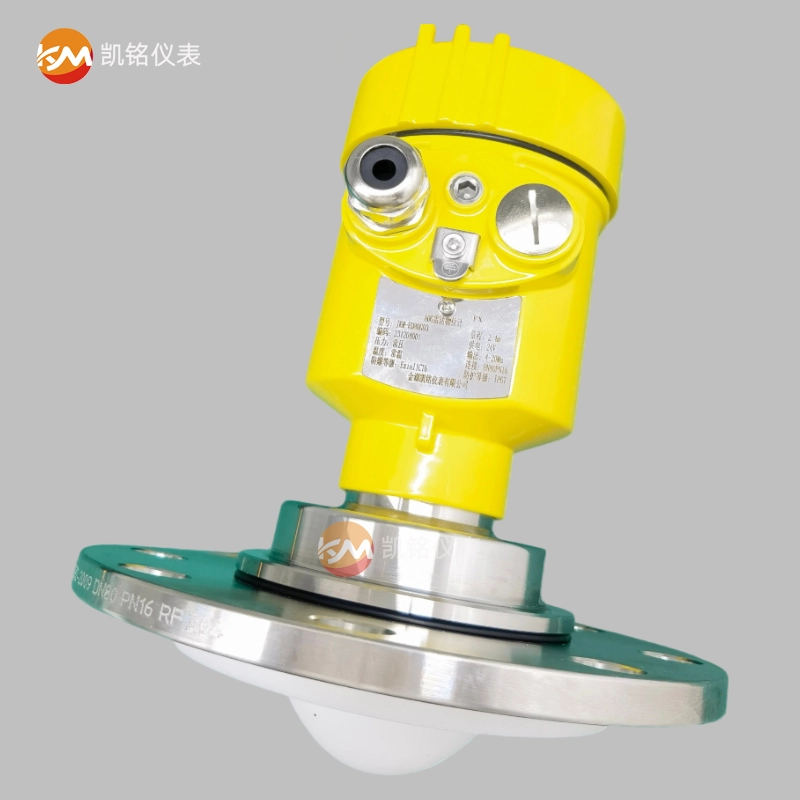

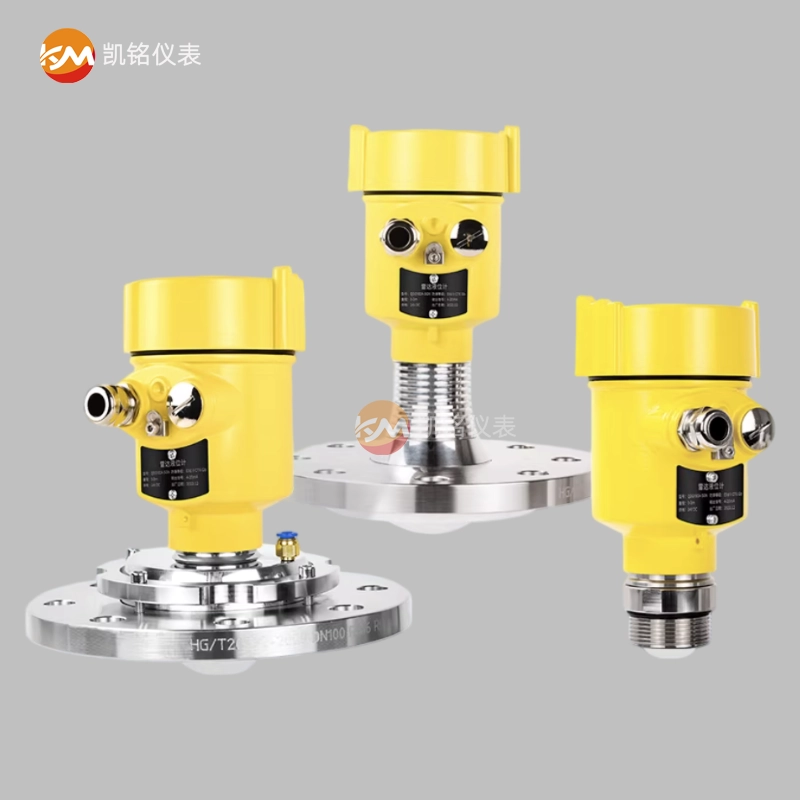

雷达液位计
| 品牌 | 凯铭仪表 |
|---|---|
| 型号 | JKM-RD80G |
| 适用介质 | 乙醇，燃油，白酒，汽油，食用油，导热油，甲醇，甲苯，柴油，除盐水，储水罐，储油罐，消防水箱，热水，双氧水，氨水，海水，自来水，液碱，氢氧化钠，硫酸，盐酸，乙二醇，硝酸，煤焦油，重油，原油，灰库，料仓，粉料 |
| 测量范围 | 0～30m |
| 精度等级 | ±1mm |
| 耐压 | 1.6MPa |
| 耐温 | ≤250℃ |
| 供电 | AC 220V，DC 24V |
| 信号输出 | 4-20mA/RS485/HART |
| 连接方式 | 法兰，螺纹，卡箍 |
概述及原理
80G雷达液位计就采用调频连续波技术。天线发射高频的调频雷达信号，雷达信号的频率线性增加。发射的雷达信号经被测量介质反射后由同—天线接收。 在同—时刻，发射信号频率与接收信号频率的频率差与被测距离成正比。采集到的频率差信号，经快速傅里叶变换(FFT）得到反射回波的频谱，并以此计算得出待测目标的距离。
雷达天线发射高频微波（26GHz/80GHz），以光速传播；遇到介质表面因介电常数差异反射，天线接收回波，通过信号运算换算液位高度。
核心计算公式
天线到液面距离：D=（c×Δt）/2
罐内实际液位：L=E−D
c：光速≈3×10⁸m/s
Δt：微波往返时间差
E：罐总高度（法兰零点高度）
D：天线到液面空距
L：实际液位高度
RD80G系列产品介绍
| 产品型号 | JKM-RD80G01 |  |
|---|---|---|
| 测量范围 | 0.05m~35m | |
| 过程连接 | G1½A | |
| 过程温度 | -40~130℃ | |
| 过程压力 | -0.1~2MPa | |
| 测量精度 | ±1mm | |
| 频率范围 | 80GHz | |
| 供电电源 | 2线制/DC24V（标配） 4线制/AC220V |
|
| 信号输出 | 4~20mA/HART | |
| 发射角 | 3° | |
| 适用介质 | 液体，无腐蚀 |
| 产品型号 | JKM-RD80G03 |  |
|---|---|---|
| 测量范围 | 0.05m~35m | |
| 过程连接 | 法兰≥DN50 | |
| 过程温度 | -40~130℃ | |
| 过程压力 | -0.1~2MPa | |
| 测量精度 | ±1mm（量程在35m以下） ±5mm（量程在35m-100m间） |
|
| 频率范围 | 80GHz | |
| 供电电源 | 2线制/DC24V（标配） 4线制/AC220V |
|
| 信号输出 | 4~20mA/HART | |
| 发射角 | 3° | |
| 适用介质 | 无腐蚀液体，轻微腐蚀液体 |
| 产品型号 | JKM-RD80G04 |  |
|---|---|---|
| 测量范围 | 0.1m~120m | |
| 过程温度 | -40~200℃ | |
| 过程压力 | -0.1~1.0MPa （大透镜防腐耐压4MPa） |
|
| 测量精度 | ±1mm | |
| 频率范围 | 80GHz | |
| 供电电源 | 2线制/DC24V（标配） 4线制/AC220V |
|
| 信号输出 | 4~20mA/HART | |
| 发射角 | 3° | |
| 适用介质 | 无强腐蚀液体，蒸汽，泡沫 |
| 产品型号 | JKM-RD80G05 |  |
|---|---|---|
| 测量范围 | 0.1m~120m | |
| 过程温度 | -40~250℃ | |
| 过程压力 | -0.1~1.0MPa （大透镜防腐耐压4MPa） |
|
| 测量精度 | ±1mm | |
| 频率范围 | 80GHz | |
| 供电电源 | 2线制/DC24V（标配） 4线制/AC220V |
|
| 信号输出 | 4~20mA/HART | |
| 发射角 | 3° | |
| 适用介质 | 强腐蚀液体，蒸汽，泡沫，高温高压 |
| 产品型号 | JKM-RD80G06 |  |
|---|---|---|
| 测量范围 | 0.3m~120m | |
| 过程温度 | -40~200℃ | |
| 过程压力 | -0.1~0.3MPa | |
| 测量精度 | ±5mm | |
| 频率范围 | 80GHz | |
| 供电电源 | 2线制/DC24V（标配） 4线制/AC220V |
|
| 信号输出 | 4~20mA/HART | |
| 发射角 | 3° | |
| 适用介质 | 固体，存储容器，过程容器或者强粉尘场 |
| 产品型号 | JKM-RD702 |  |
|---|---|---|
| 测量范围 | 0~3m | |
| 过程连接 | 螺纹/法兰（选配） | |
| 过程温度 | -40~130℃/250℃ | |
| 过程压力 | -0.1~0.6MPa | |
| 测量精度 | ±3mm | |
| 频率范围 | 1.8GHz | |
| 供电电源 | DC24V，AC220V | |
| 信号输出 | 4~20mA/HART | |
| 适用介质 | 液体，固体粉料 |
主要分类（按结构 / 测量方式）
1. 非接触式雷达液位计（喇叭 / 棒状天线）
微波在空气中传播，不接触介质；无腐蚀、无磨损、卫生洁净；适合干净液体、储罐、反应釜；不耐厚泡沫、强蒸汽。
2. 导波雷达液位计（接触式，TDR）
微波沿导波杆 / 导波缆传输；不受蒸汽、泡沫、粉尘、低介电常数影响；适合粘稠、易结晶、污水、沥青、浆料；属于接触式，有磨损、不适合高洁净介质。
结构组成
天线系统：喇叭天线、棒状天线、抛物面天线、导波杆 / 缆
发射接收模块：微波振荡、信号检测、回波处理
信号处理单元：MCU、虚假回波抑制、温度补偿、FFT 运算
显示输出单元：本地 LCD 显示、4-20mA、HART/Modbus、开关量报警
过程连接：法兰 / 螺纹、防爆壳体、耐高温高压密封
技术特点（优势）
非接触测量：无磨损、无污染、耐腐蚀、寿命 10 年以上
极端环境适配：-40℃~800℃、压力***高 40MPa、防爆、耐强酸强碱
高精度稳定：不受温度、压力、密度、粘度变化影响；精度 ±0.5~±3mm
强抗干扰：智能算法过滤罐壁、搅拌、蒸汽、泡沫虚假回波
连续实时测量：4-20mA 远传，接入 DCS/PLC 自动控制系统
免维护、安装简单
RD80G安装要求

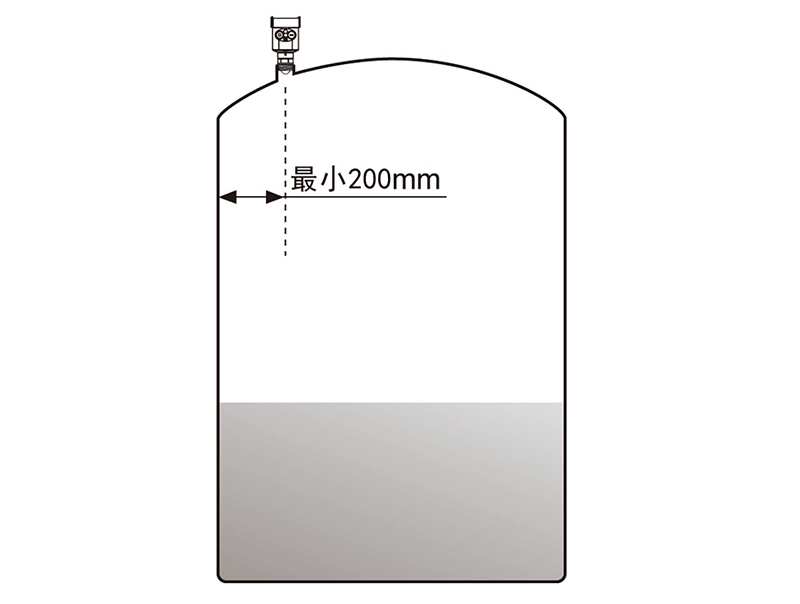

安装方式1：螺纹安装

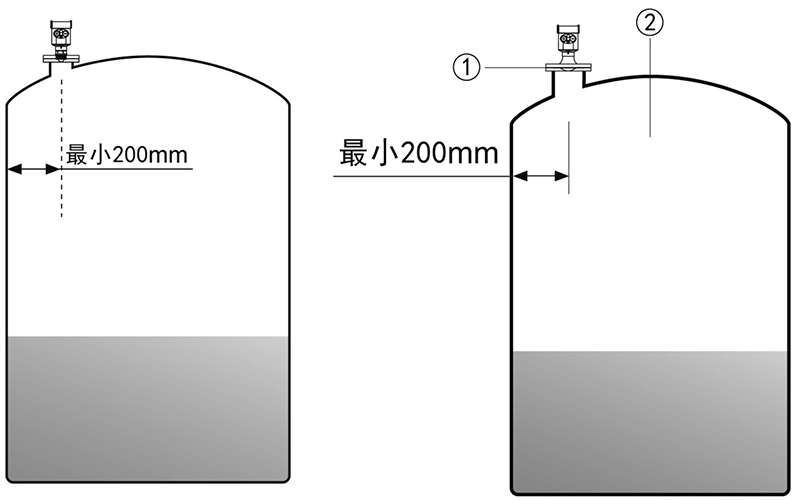

安装方式2：法兰安装

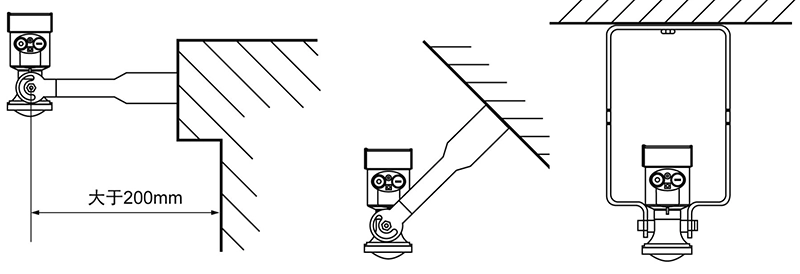

安装方式3：吊装

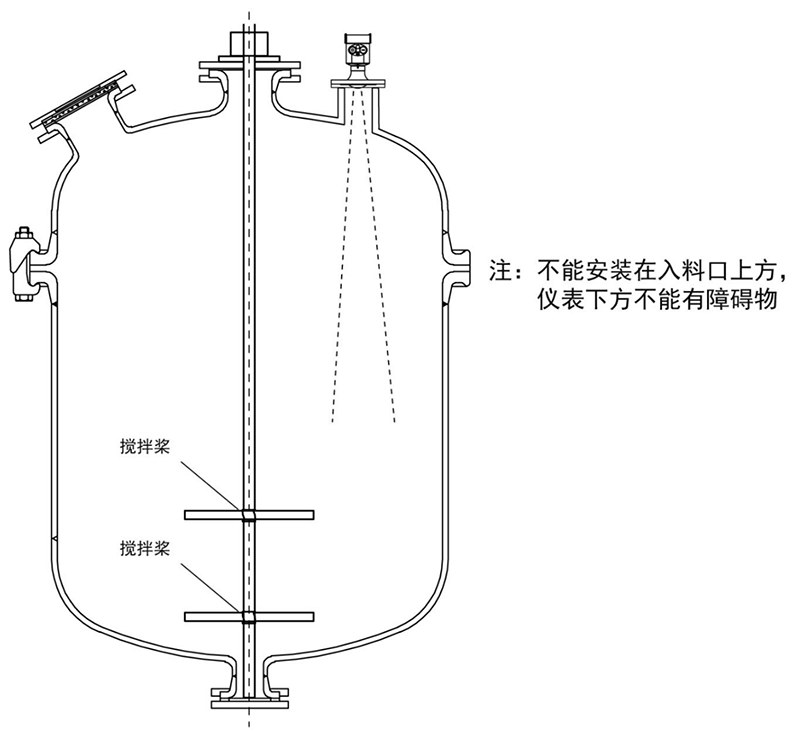

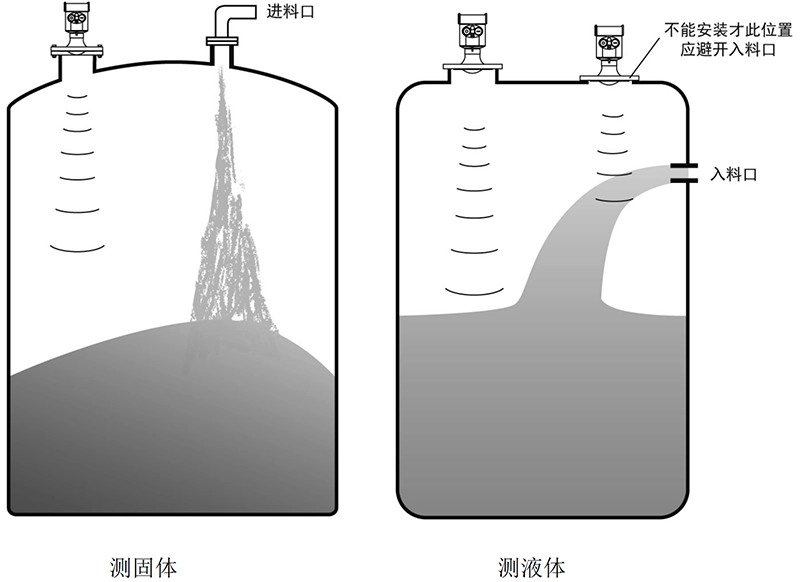

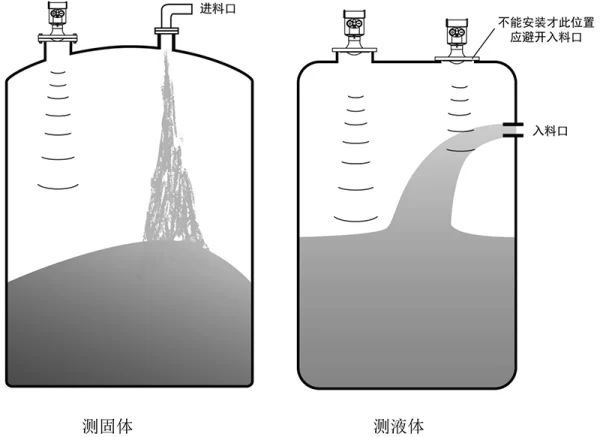

安装要求：仪表在安装时避免安装在入料口的上方，尽量避开各种影响信号的物体，如搅拌桨等。

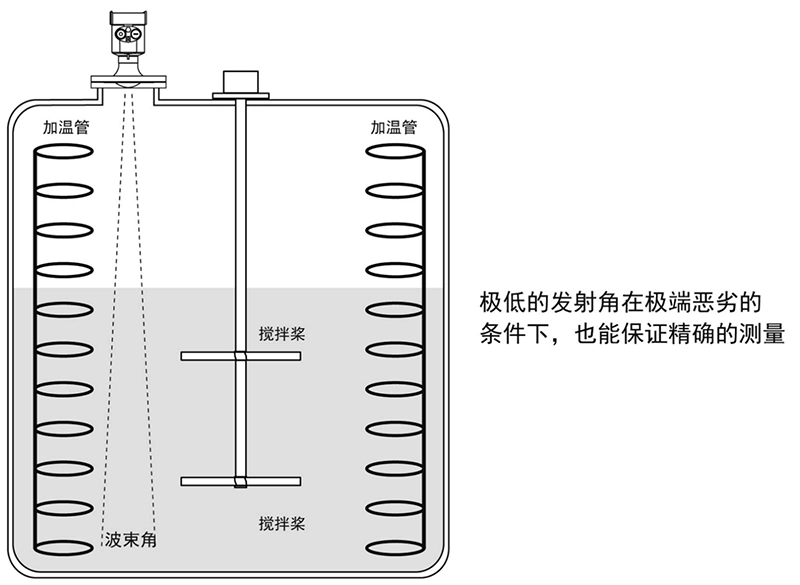

在极端复杂的工况下，以雷达安装点为中心，半径20cm的区域内没有任何障碍物，仪表即可正常工作。
RD80G 结构尺寸

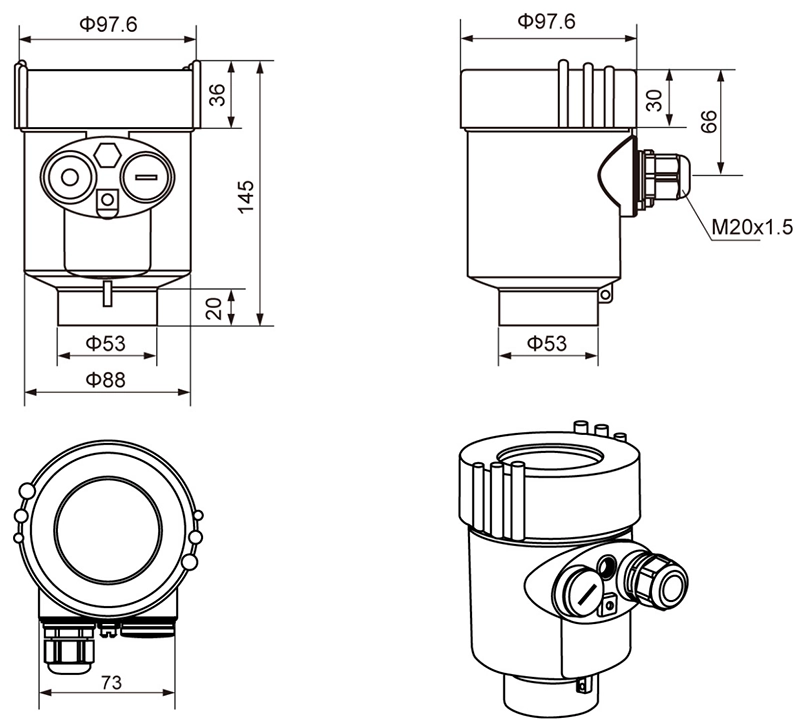

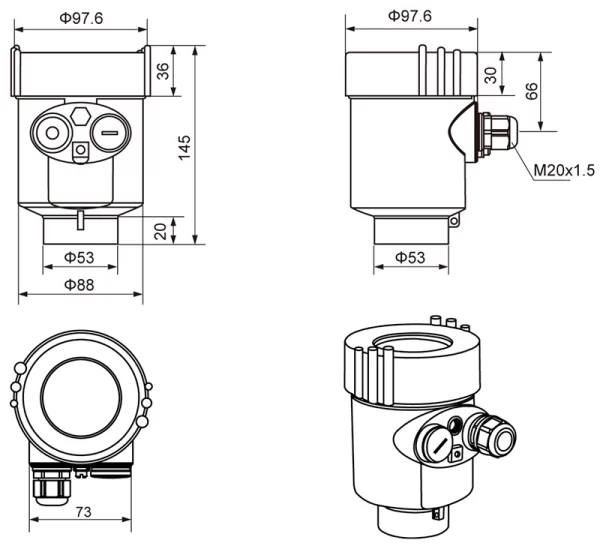

铸铝表壳尺寸（单位：mm）

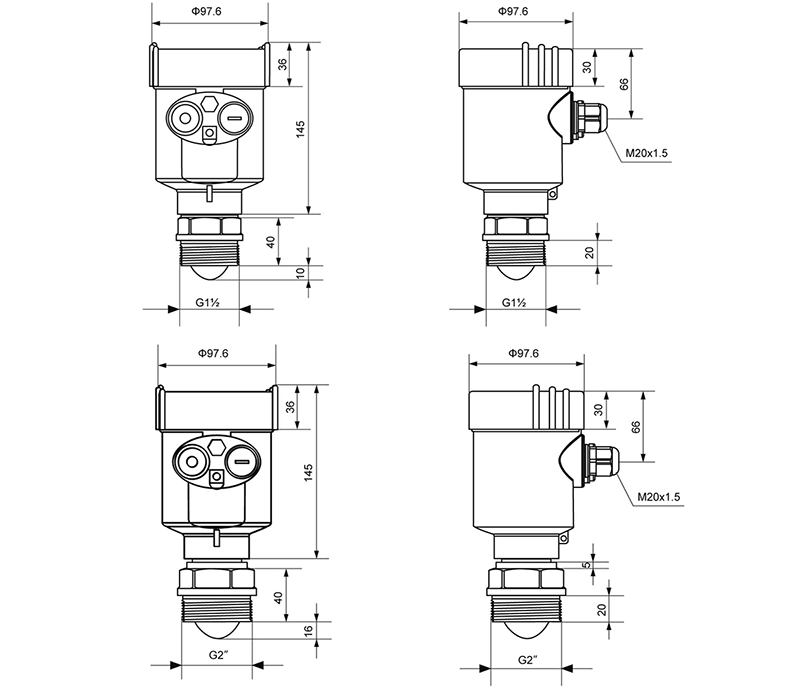

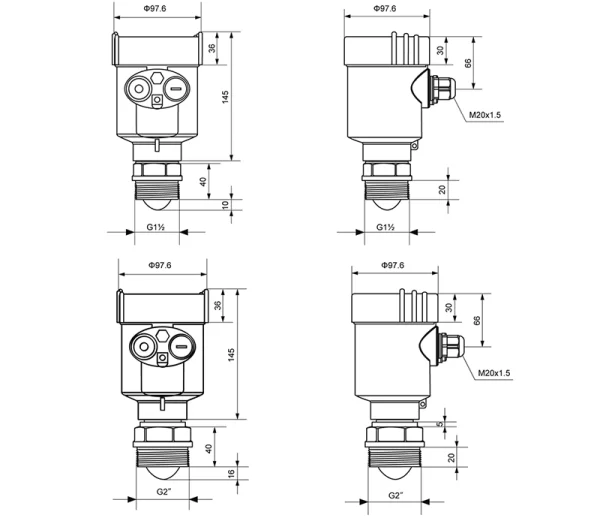

RD80G01 产品尺寸（单位：mm）

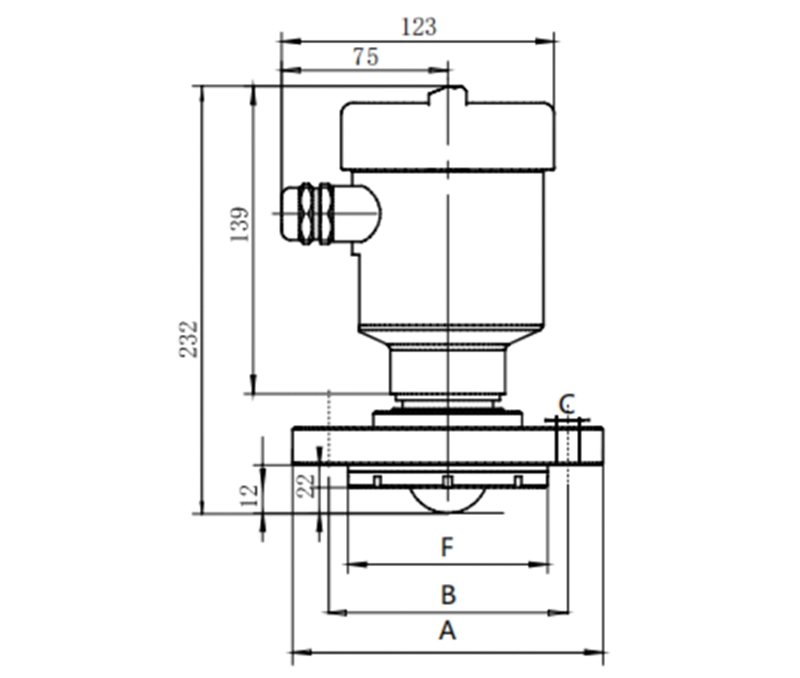

RD80G03 产品尺寸（单位：mm）

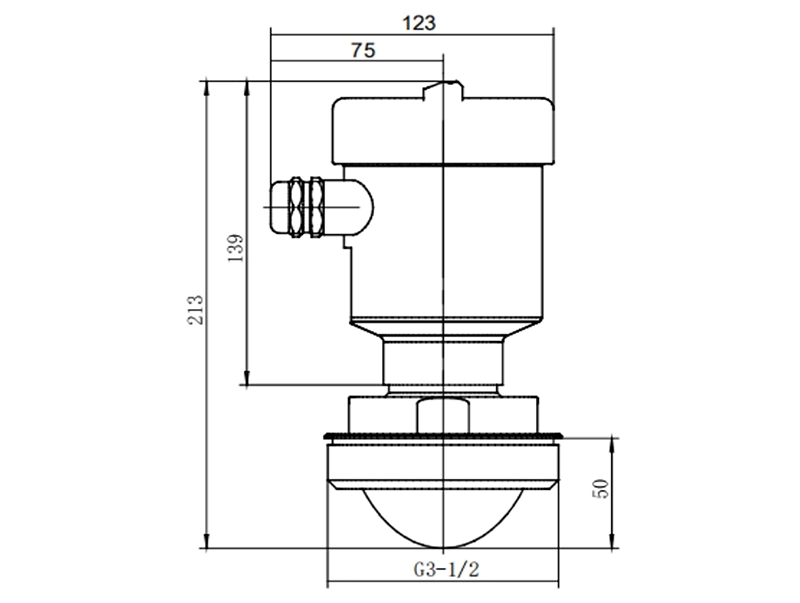

RD80G04 产品尺寸（单位：mm）

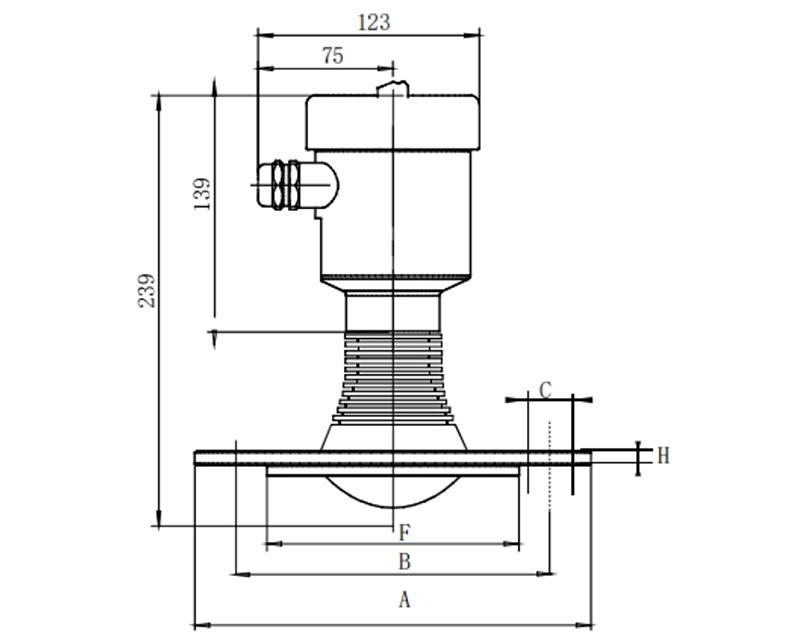

RD80G05 产品尺寸（单位：mm）

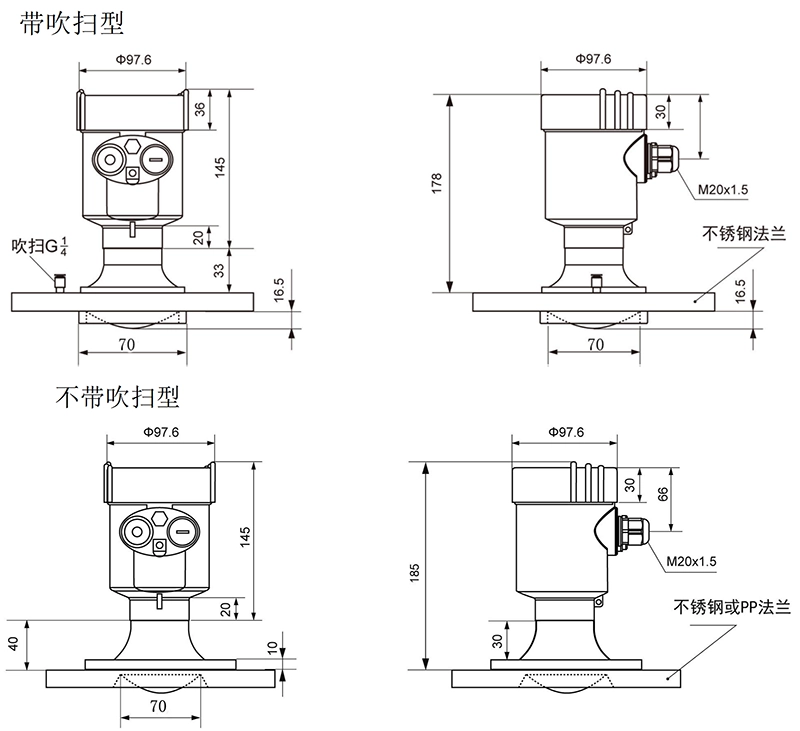

RD80G06 产品尺寸（单位：mm）
