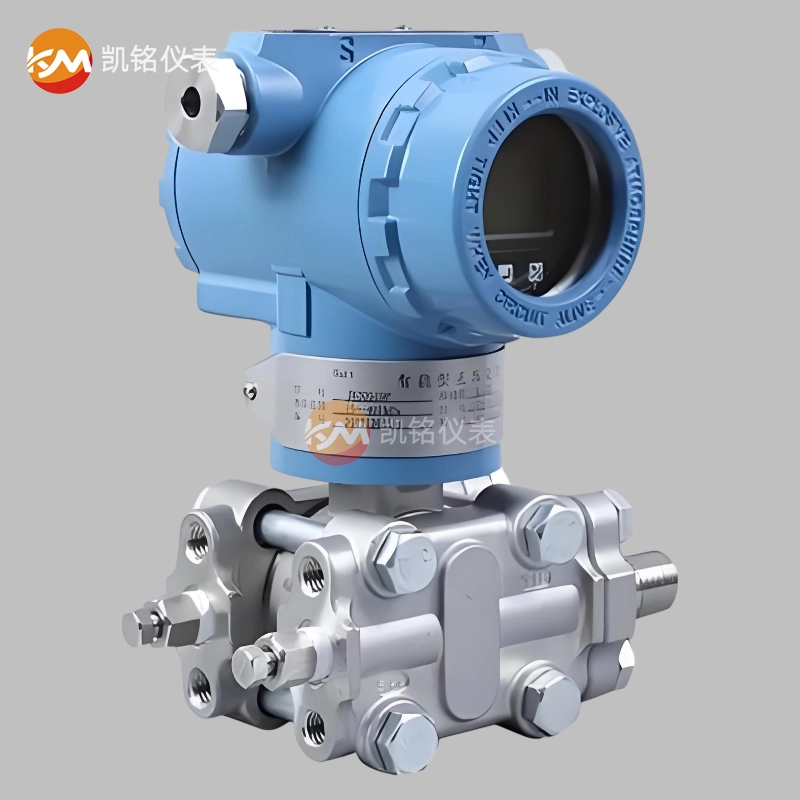

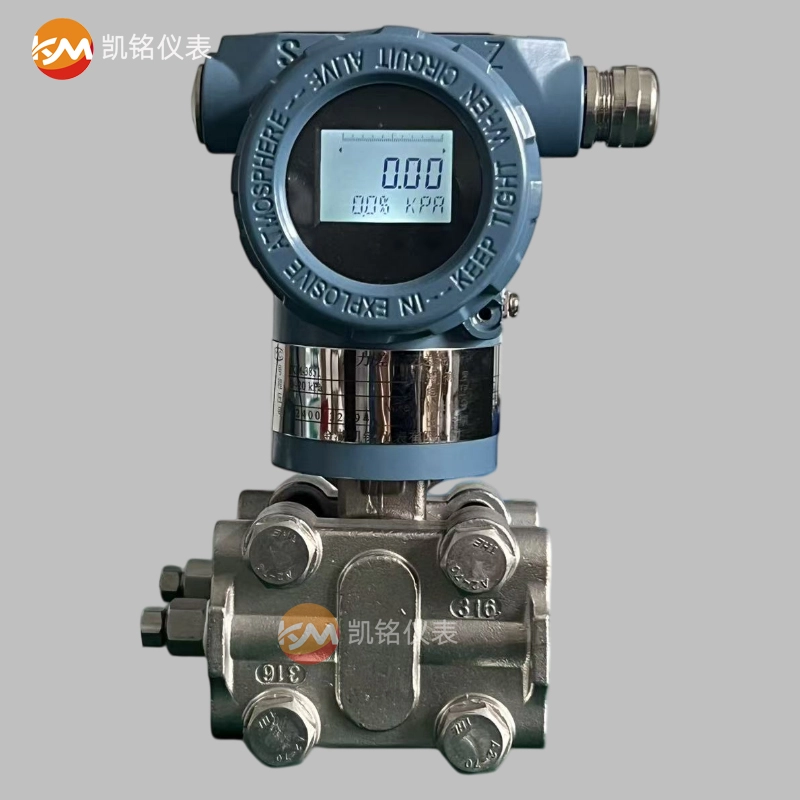

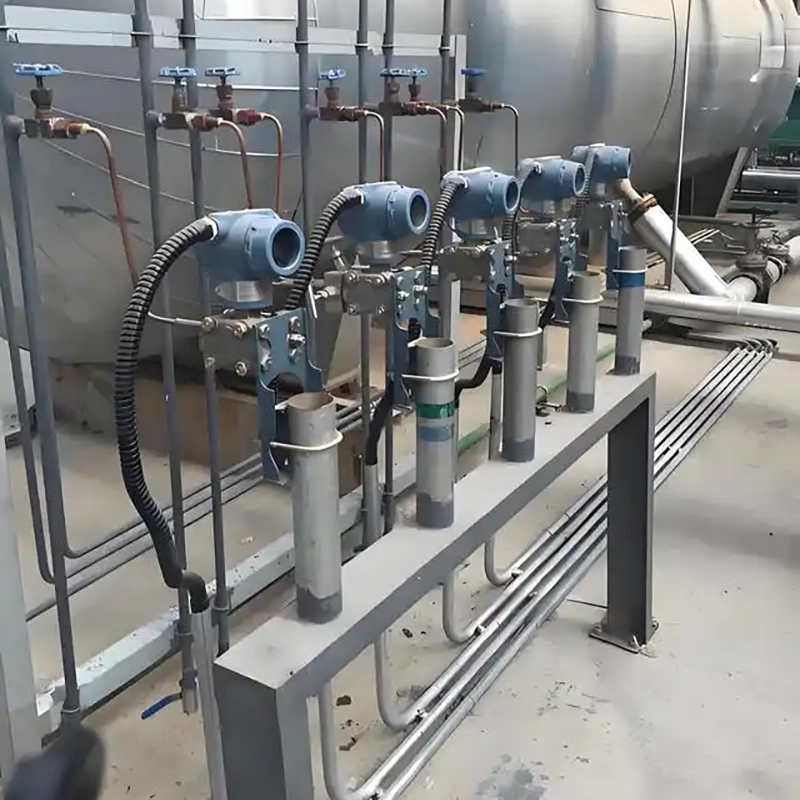

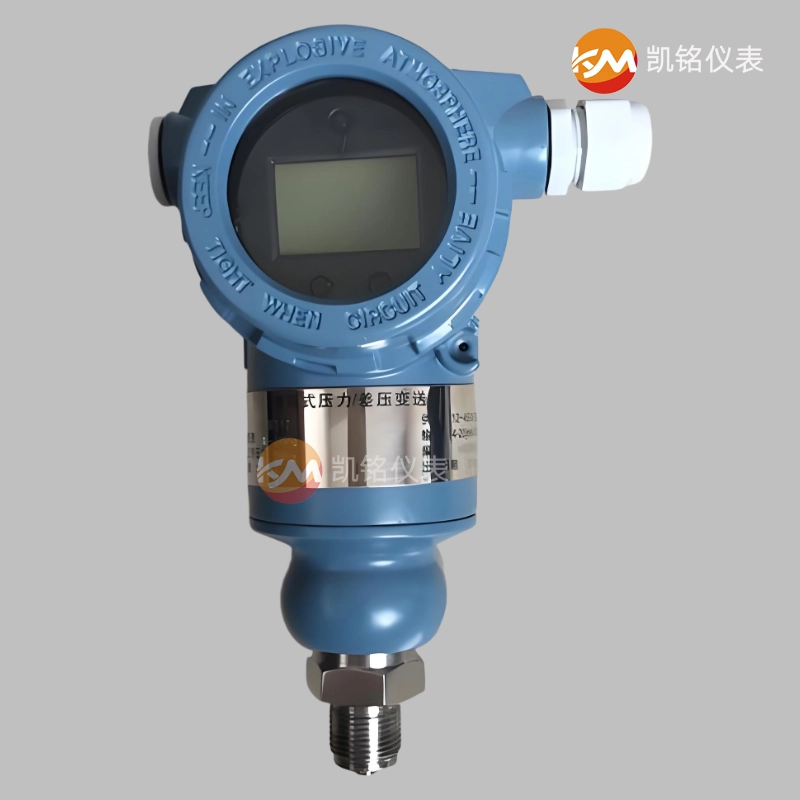

差压变送器
| 品牌 | 凯铭仪表 |
|---|---|
| 型号 | JKM-3051 |
| 适用介质 | 自来水，污水，废水，柴油，汽油，润滑油，液压油，饱和蒸汽，过热蒸汽，空气，天然气，氮气，煤气，烟气，酸碱溶液，化工溶剂，泥浆，原油，树脂，浆料，纯水，药液，饮料，酒类 |
| 测量范围 | -100Kpa～0.5Kpa～40Mpa |
| 精度等级 | ±0.075%FS，0.1%FS，0.2%FS |
| 压力类型 | 表压，绝压，差压 |
| 耐温 | ≤70℃ |
| 供电 | DC 24V |
| 信号输出 | 4-20mA/RS485/HART |
| 防爆标准 | Ex db IIC T6 Gb；Ex tb IIIC T80℃ Db |
差压变送器产品概述
差压变送器是一种智能型工业测量仪表，主要用于测量液体、气体或蒸汽的压力差值，并可通过差压间接实现流量、液位、密度及过滤器堵差等工艺参数监测，广泛应用于石油、化工、电力、冶金、水处理、制药等自动化控制系统中。
产品采用高精度传感元件与数字化处理技术，将差压信号转换为4–20mA 模拟信号或叠加 HART/Modbus 等数字信号输出，具有测量精准、运行稳定、抗干扰能力强、适应恶劣工况等特点，是工业过程控制中***常用的核心测量设备之一。
技术参数
| 事宜介质 | 水、油、气、液 |
| 防护等级 | IP65 |
| 介质温度 | 常规-20~80°C、高温（-40°C~150°C） |
| 稳定性能 | ±0.1%FS/年 |
| 输出信号 | 4-20mA+HART、RS485通讯 |
| 稳定漂移 | +0.01%FS/°C |
| 供电电源 | 24VDC |
| 响应速率 | 10HZ |
| 精度等级 | 0.1~0.25FS |
| 壳体材质 | 304、316不锈钢 |
| 量程大小 | -100KPa~100Pa~10MPa |
| 压力类型 | 差压、表压 |
量程范围
| 代号 | 量程 | 代号 | 量程 | 代号 | 量程 | 代号 | 量程 |
|---|---|---|---|---|---|---|---|
| W1 | -100~100Pa | W2 | -200~200Pa | W3 | -300~300Pa | W4 | -500~500Pa |
| W5 | -600~600Pa | W6 | -800~800Pa | W7 | -1~1KPa | W8 | -2~2KPa |
| W9 | -3~3KPa | W10 | -4~4KPa | W11 | -5~5KPa | W12 | -6~6KPa |
| W13 | 0~200Pa | W14 | 0~500Pa | W15 | 0~600Pa | W16 | 0~800Pa |
| W17 | 0~1KPa | W18 | 0~2KPa | W19 | 0~3KPa | W20 | 0~4KPa |
| W21 | 0~5KPa | W22 | 0~6KPa | W23 | 0~8KPa | W24 | 0~10KPa |
| W25 | -10~10KPa | W26 | -20~20KPa | W27 | 0~20KPa | W28 | -30~30KPa |
| W29 | 0~30KPa | W30 | -40~40KPa | W31 | 0~40KPa | W32 | -50~50KPa |
| W33 | 0~50KPa | W34 | -60~60KPa | W35 | 0~60KPa | W36 | -80~80KPa |
| W37 | 0~80KPa | W38 | -100~100KPa | W39 | 0~100KPa | W40 | -100~160KPa |
| W41 | -100~200KPa | W42 | 0~200KPa | W43 | 0~250KPa | W44 | -100~250KPa |
| W45 | -100~400KPa | W46 | 0~400KPa | W47 | 0~500KPa | W48 | 0~600KPa |
| W49 | 0~1MPa | W50 | 0~1.6MPa | W51 | 0~2.5MPa | W52 | 0~4MPa |

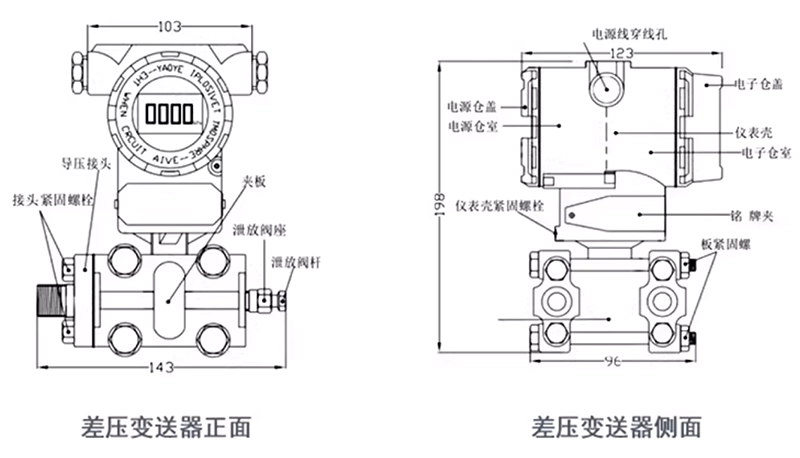

外形尺寸
选型
| 选型维度 | 具体选项（代码/型号） | 说明 | 适用场景 |
|---|---|---|---|
| 产品系列 | 3051CD（共平面差压） | 量程0.5 inH₂O～2000 psi，量程比100:1，结构紧凑、通用性强 | 常规流量、密闭罐液位、普通差压测量 |
| 3051DP（传统法兰差压） | 结构厚重，可配1199远传密封，耐压耐高温更优 | 高压、高温、蒸汽、大口径液位，强腐蚀、易结晶介质 | |
| 量程选择 | 代码1：0–0.5～25 inH₂O（0–125～6250 Pa） 代码2：0–25～250 inH₂O（0–6.25～62.5 kPa） 代码3：0–100～1000 inH₂O（0–25～250 kPa） 代码4：0–30～300 psi 代码5：0–150～1500 psi | 1. 先算工艺最大差压（液位ΔP=ρ·g·h；流量按流量计算） 2. 工作差压需落在量程30%～70% | 代码1：微差压、小流量、负压 代码2：常规流量/液位（最常用） 代码3：大流量、高压差液位 代码4：高压差设备 代码5：超高压工况 |
| 膜片/接液材质（防腐蚀） | 316L不锈钢（S，标准） 哈氏合金C-276（C） 蒙乃尔400（M） 钽（T） 镀金蒙乃尔（G） | 材质需与介质兼容，防止膜片腐蚀，保障测量精度 | S：水、空气、中性油、一般化工 C：强腐蚀介质（浓硫酸、氯化物） M：碱、氢氟酸 T：盐酸、高温腐蚀 |
| 静压等级（耐压） | 标准：3000 psi（20.7 MPa，默认） 高压：6000 psi（41.4 MPa，H） | 静压≥管道/容器工作压力，否则易损坏膜片、设备 | 标准：管道压力≤20.7 MPa（常规） H：20.7～41.4 MPa P：＞41.4 MPa |
| 输出与通讯 | 4-20mA+HART | 需与现场DCS/PLC匹配，确保通讯、数据传输稳定 | A：绝大多数DCS/PLC P/F：对应总线系统 W：无线、不便布线场景 |
| 过程连接与法兰 | 3051CD：1/4 NPT内螺纹（默认）、ANSI/DIN/JIS法兰 3051DP：2" ANSI 150# RF、3" ANSI 300#法兰 | 与现场管道、法兰匹配，保证密封无泄漏 | 常规：3051CD默认1/4 NPT内螺纹 特殊：按现场法兰标准选型 |
| 远传密封（可选） | 1199远传密封；法兰：平法兰/凸面/插入式；填充液：硅油等 | 介质＞120℃、易结晶/粘稠，或需隔离腐蚀介质时选用 | 高温、粘稠、易结晶、强腐蚀介质，食品级工况 |
| 精度与性能 | 标准：±0.065%（量程2–5） 高精度P8：±0.05%（10:1量程内） 稳定性：10年±0.2% URL | 按测量精度要求选型，高精度适用于误差敏感场景 | 标准：常规测量 P8：精密流量、高精度液位 |
| 型号构成示例 | 3051CD2S2A1M5 | CD=差压；2=量程；S=316L；2=3000psi；A=HART；1=标准认证；M=铝壳；5=标准显示 | 常规工况（316L介质、标准静压、HART通讯） |
