电磁流量计4-20ma输出不稳

电磁流量计的4-20mA输出信号不稳定（如波动、跳变、漂移）会直接影响控制系统精度，需从信号链路、流体状态、仪表设置等多维度排查。以下是系统性解决方案：

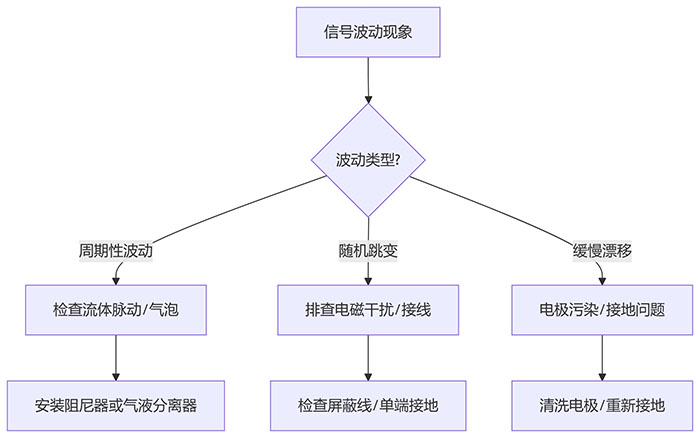

一、快速诊断流程

二、常见原因及处理措施

1. 流体状态问题

现象：周期性波动（0.5~5Hz）

原因：泵/阀启停导致流量脉动

解决方案：➤ 增加阻尼时间（调至3~10秒）➤ 在流量计下游加装缓冲罐

现象：无规律跳变

原因：流体含气或未满管

解决方案：➤ 检查管道是否满管（竖直安装时流向自下而上）➤ 安装排气阀或消气器

现象：低流速波动

原因：流体电导率接近下限（如＜5μS/cm）

解决方案：➤ 更换更低电导率要求的电*（如电容式）➤ 添加电解质提高电导率

2. 电气干扰问题

干扰类型：电磁干扰（EMI）

检测方法：用示波器观察信号毛刺

解决措施：➤ 使用双绞屏蔽电缆➤ 确保屏蔽层单端接地（通常在控制柜侧）➤ 远离变频器/电机＞1m

干扰类型：接地环路

检测方法：测量地线间电压差＞1V

解决措施：➤ 改为等电位接地（所有设备共地）➤ 加装信号隔离器

干扰类型：电源波动

检测方法：监测电源电压波动＞±10%

解决措施：➤ 加装稳压电源

3. 仪表硬件故障

部件：电*腐蚀/结垢

诊断方法：测量电*-地电阻（应＜50kΩ）

处理方案：➤ 机械清洗或化学浸泡（10%草酸溶液）➤ 严重时更换电*

部件：接线端子松动

诊断方法：摇动线缆观察信号是否跳变

处理方案：➤ 紧固端子并做振动测试 ➤ 使用抗氧化接线膏

部件：转换器故障

诊断方法：短接INPUT端子模拟满量程输入

处理方案：➤ 若输出仍不稳，更换信号转换模块

4. 参数设置错误

关键参数：阻尼时间

错误设置影响：过短（＜1s）放大噪声

正确设置方法：根据工艺调整（一般液体3~5s，气体5~10s）

关键参数：输出线性/开方

错误设置影响：误设为开方输出导致小信号波动

正确设置方法：流量信号选择线性输出

关键参数：量程范围

错误设置影响：URVD（量程上限）与实际不符

正确设置方法：按*大流量×1.2设置量程

三、进阶排查工具

1.HART通信诊断

使用HART手操器读取以下参数：

Loop Current（实时输出电流）

AO Fault（输出故障代码）

Sensor Status（电*状态）

2.示波器分析

观察4-20mA信号波形：

高频振荡→ EMI干扰

阶梯状跳变→ 接线接触不良

缓慢漂移→ 电**化

3.替换法测试

将电流输出接入便携式校验仪（如Fluke 787），排除接收设备问题。

四、典型故障案例

案例1：输出随电机启停跳动

现象：每次泵启动时电流从12mA突降至8mA。

原因：泵启动瞬间产生水锤效应，流体脉动冲击电*。

解决：

✅ 在泵出口加装软启动阀

✅ 将阻尼时间从2秒调整为8秒

案例2：夜间信号漂移

现象：每日凌晨电流缓慢上升1~2mA。

原因：温差导致接地电位变化（如管道热胀冷缩）。

解决：

✅ 改用铜包钢接地*，接地电阻＜4Ω

✅ 加装温度补偿模块

案例3：随机大幅跳变

现象：电流在4~20mA间无规律跳变。

原因：电缆屏蔽层破损，受变频器干扰。

解决：

✅ 更换为双层屏蔽电缆（内层铝箔+外层铜网）

✅ 电缆穿金属管敷设

五、预防性维护建议

1.季度检查

清洁电*，测量绝缘电阻（＞100MΩ）

紧固所有接线端子（扭矩按说明书要求）

2.年度维护

校准4-20mA输出（零点/满量程）

用兆欧表测试电缆绝缘（＞20MΩ）

3.升级措施

关键场合采用光纤隔离转换器

安装在线电导率监测仪预警电*污染

总结

4-20mA不稳定的根本原因多为“干扰+流体+硬件”三者叠加，建议按以下优先级处理：

检查流体状态（满管/气泡/脉动）

强化抗干扰措施（屏蔽/接地/隔离）

校准仪表参数（阻尼/量程/线性）

更换损坏部件（电*/电缆/转换器）

若问题仍未解决，需用信号记录仪连续采集24小时数据，分析波动规律后针对性处理。
