电磁流量计的安装要求

发布时间:2021-08-21 01:47:01 人气: 109

①流向

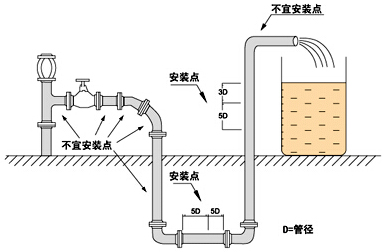

多数电磁流量计可设置为自动检测正反流向,传感器壳体上的流向箭头为制造商规定的正流向。一般地,用户在安装电磁流量计时,应使该流向箭头同现场工艺流向保持一致。下图为电磁流量计安装时的优先选用位置。

②电磁流量计安装方向与传感器电极的安装片位传感器可以水平、垂直安装。传感器在水平安装时应使电极处于水平位置,这样,一旦介质中含有气泡或者沉淀物质时,气泡不会吸附在电极附近,造成转换器信号端开路,沉淀物质也不会覆盖电极,造成零漂等。

③液体应始终充满管道
◆管路结构应保证电磁流量计测量管中始终充满液体。
◆对于含有固体颗粒的液体或浆液建议垂直安装电磁流量计,既可防止被测介质相分离,又可使传感器衬里磨损比较均匀,杂质不会在测量管底部产生沉淀。
◆必须保证流向自下而上,可确保创拿起测量管内始终充满介质。

④不能在泵的抽吸测安装电磁流量计。

⑤对于长管道,一般在电磁流量计下游安装控制阀。

⑥开口排放的管道,应将电磁流量计安装在底端(管道的较低处)。

⑦对管道落差超过5米的地方,应在电磁流量计下游安装空气阀。

⑧避免有附带气体引起的测量误差以及由真空引起的对衬里的损坏。

⑨管道中应无气泡
管路设计应确保液体中不会分离出气体。电磁流量计应安装在阀的上游。因为由于阀的作用,管道中压力会降低,从而产生气泡。同时也应在低区段安装电磁流量计,以减少流体中夹带气泡对测量的影响。

⑩液体导电率
不要把电磁流量计安装在液体电导率极不均匀的地方。在电磁流量计上游有化学物质注入容易导致液体电导率不均匀,从而对电磁流量计流量指示产生严重干扰。在这种情况下建议在电磁流量计下游注入化学物质;如果必须从电磁流量计上游注入化学物质,则必须保证上游直管段最少有30倍管径,保证液体充分混合。

11接地
因为电磁流量计的感应信号电压很小,容易受外界噪声或其它电磁信号的影响,所以电磁流量计在许多场合需接地,其作用是通过流量计外壳接地形成一个屏蔽外界干扰的内部空间,从而提高测量准确度。

12现场安装
采用螺栓将传感器上的法兰与管道上的法兰连接,紧固仪表的螺栓、螺母,其螺纹应完整无损,润滑良好;同时配合使用平垫和弹簧垫片。应依据法兰尺寸和力矩大小采用力矩扳手紧固螺栓。在日常使用中要定期拧紧螺栓,防止螺栓松动。
