旋进旋涡流量计的使用方法

一、概述

旋进旋涡流量计是用于精准测量气体介质流量的一种速度式流量计，具有计量精度高、重复性好、测量范围宽、安装简单、维护方便、使用寿命长、操作使用方便等优点。并且仪表考虑到气体的可压缩性,体积量与介质温度、压力的变化将工况流量直接转化为标况流量，保证测量的准确性。

本仪表适用于石油、化工、航空航天、科研部门、化工产业等领域中的气体测量，可用于天然气、煤气、丙烷、空气、氨气等气体的测量和计量，用于用户之间的贸易计量以及工业生产之间的过程控制。

二、主要特点

● 测量精度高，重复性好、量程比宽，可达1:15;

● 采用进口采集芯片，保证测量的准确和可靠性，使用寿命更长;

● 采用整体设计，测量部分无可动部件，稳定可靠，适用于长期使用稳定性;

● 仪表本身结构独特，优化了引导固定叶轮，并对整体的类文丘里管线做了多元优化，整体提高仪表性能，前后直管段要求较低，最低可做前3D后2D;

● 采用双探头对称测量技术，大幅度提高信号强度，使传感器能准确的检测出信号，并抑制由管线震动引起的干扰;

● 智能一体化设计，可动态检测介质的温度与压力，并进行自动补偿和压缩因子修正，直接显示气体的温度、压力、瞬时工况体积、瞬时标况体积、以及工况累计体积、标况累计体积、电池容量;

● 先进的双电源微功耗高新技术，整机功耗低，既能凭借内电池长期稳定工作(锂电池可以使用5年)，又可接外供电源运行;

● 大屏幕背光LCD显示(仅在外供电时)，在较暗环境中可清晰直观读数;

● 仪表可以输出脉冲信号，也可以根据用户需要输出4-20mA标准模拟信号;

● 采用RS485接口MODBUS协议，可与专用MODEM搭配，通过网络构建自动读表管理系统，自动化程度高;

● 可以输出IC卡定量脉冲信号，与IC卡控制器搭配使用;

● 采用EEPROM数据存储技术，设置参数断电后可长期保存。重要的数据双备份计算，重要的数据同时存储在二个存储器，确保数据安全;

● 内部电池低电量自动报警(≤3.2V)，提醒用户及时更换电池;

● 意外断电自动保存数据，防止数据丢失;

● 外部电路与主电路隔离，隔离电压高达1000V;

● 产品采用抗静电、防雷保护电路，可靠的电磁兼容设计;

● 仪表具有防爆功能，防爆标志ExiallCT4 (本安型) ;流量计外壳防护等级为IP65。

三、结构与工作原理

旋进旋涡流量计结构紧凑，主要由壳体、旋涡发生体、传感器（温度、压力、流量)、整流器和积算仪构成，其结构原理图见下图：

四、技术性能指标

4.1 采用标准

执行GB/T32201-2015国家标准;

执行JJG1121-2015《旋进旋涡流量计检定规程》;

预执行GB/T36241-2018《气体旋进旋涡流量计》。

4.2 精度等级

在量程范围内精度等级为: 1.0级和1.5级

●1.0级:

0.2Qmax ~ Qmax: ±1%Qmin~0.2Qmax:±2%

●1.5级:

0.2Qmax ~ Qmax:±1.5%Qmin-0.2Qmax:±3%

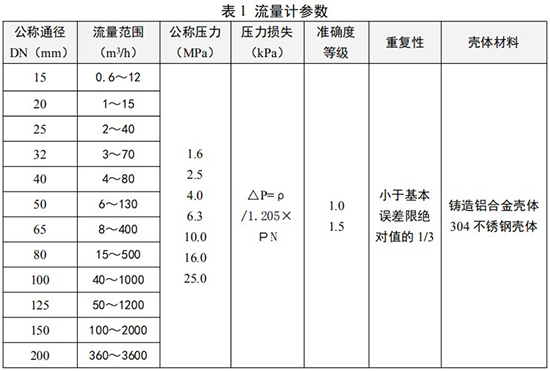

4.3  流量计基本参数

注：准确度：为温度、压力修正后的系统精度

五、流量计外形尺寸

旋进旋涡流量计的外形尺寸见下图，流量计采用法兰连接方式。法兰尺寸执行GBT9119-2010法兰标准。

注：以上数据仅供参考（铝合金材质），具体以实物为准

六、流量计安装

1）流量计的安装

●流量计安装时，严禁在其进出口法兰处直接进行电焊，以免烧坏流量计内部零件;

●对于新安装或检修后的管道务必进行清扫，去除管道中的杂物后方能安装流量计;

●流量计应安装在便于维修,无强电磁场干扰,无强烈机械振动以及热辐射影响的场所;

●流量计不宜用在流量频繁中断和有强烈脉动流或压力脉动的场合;

●流量计室外安装时,上部应有 遮盖物,以防雨水浸入和烈日曝晒影响流量计使用寿命;

●流量计可任意角度安装，流体的流向应与流量计.上标识的流向-致;

●在管道施工中，应考虑安装伸缩管或波纹管，以免对流量计造成严重的拉伸或断裂;

●流量计应与管道同轴安装，并防止密封片和黄油进入管道内腔;

●采用外电源时,流量计必须有可靠接地,不得与强电系统共用地线,在管道安装或检修时,不得把电焊系统的地线与流量计搭接;

●为了不影响流体正常输送和便于维护，要求按图所示安装旁通管道，并保证前≥3DN,后≥1DN的直管段。

2）直管段要求

根据旋进旋涡流量计的工作原理和流量计对上、下游直管段要求，对各种上游阻力件，建议采用如下所列的前后直管段长度，且保持直管段内壁光滑平直。

七、安装注意事项

1.传感器按流向标志可在垂直、水平或任意倾斜位置上安装;

2.当管线较长或距离振动源较近时，应在流量计的上、下游安装支撑，以消除管线振动的影响;

3.传感器的安装地点应有足够的空间，以便于流量计的检查和维修,并应满足流量计的环境要求;

4.应避免外界强磁场的干扰;

5.在室外安装使用时，应有遮盖物，避免烈日曝晒与雨水浸蚀，影响仪表使用寿命;

6.管线试压时，应注意智能型流量计所配置压力传感器的压力测量范围,以免过压损坏压力传感器;

7.应注意安装应力的影响，安装流量计上游和下游管道应同轴，否则会产生剪切应力。安装流量计的位置应考虑密封垫片的厚度，或在下游安装-个弹性伸缩节;

8.安装流量计之前应先清除管道中的焊渣等杂物;

9.投入运行时，应缓慢开启流量计上、下游阀门，以免瞬间气流过急而冲坏起旋器;

10.当流量计需要有信号远传时，应严格按“工作电源”要求接入外电源(8~ 24) VDC,严禁在信号输出口直接接入220VAC或380VAC电源;

11.用户不得自行更改防爆系统的接线方式和任意拧动各个输出引线接头;

12.流量计运行时，不允许随意打开后盖改动仪表参数，否则影响流量计的正常工作;

13.定时检查流量计法兰处的泄漏情况。

八、内置电池的使用及更换

1.电池电量显示

当电池显示仅剩一格时，要求用户在一个月内更换电池;只显示电池外形符号时，则电池电量已耗尽，必须立即更换电池。

2.电池的更换方法

打开智能流量积算仪的后盖，松开电池盖板上的三颗螺钉，拔下电池插座，取出电池，换好新电池后重新安装。

九、防爆场所安装要求

●流量计应有可靠的接地，防爆接地不应与强电系统的保护接地共用;

●现场测试电源时，不允许使用交流电源接地;

●在任何情况下，用户不得自行更改防爆电路、元器件和防爆型式;

●必须先切断外接电源再打开转换器盖子。
