技术文章-涡轮流量计

涡轮流量计前后直管段安装要求

发布时间:2022-05-25 10:26:18 人气: 309

正确地选择安装点和正确安装流量计都是非常重要的环节,若安装环节失误轻者影响测量精度,重者会影响流量计的使用寿命,甚至会损坏流量计。

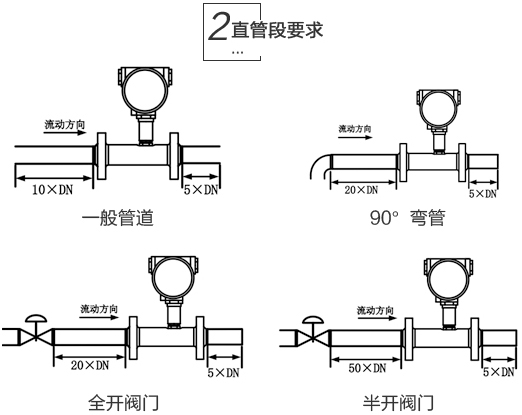

涡轮流量计安装对直管段的要求是非常重要的。它的详细要求如下:

1、流量计对安装点上的上下游直管段一定的要求,否则会影响测量精度。

2、若流量计安装点上的上游有渐缩管,流量计上游应有不小于15D(D为管道直径)的等径直管段,下游应有不小于5D的等径直管段。

3、若流量计安装点上的上游有渐扩管,流量计上游应有不小于18D(D为管道直径)的等径直管段,下游应有不小于5D的等径直管段。

4、若流量计安装点上游有90°弯头或下行接头,流量计上游应有不小于20D的等径直管段,下游应有不小于5D的等径直管段。

5、若流量计安装点上游在同一平面上有90°弯头,流量计上游应有不小于25D的等径直管段,下游应有不小于5D的等径直管段。





涡轮流量计安装要求及注意事项

涡轮流量计水平安装的传感器要求管道不应有目测可觉察的倾斜(5°之内)垂直安装的传感器管道垂直缺欠应小于5°,流体左袒应有下向上。不克不及停流的场合,应加装旁通和截至阀。

若流体含有杂质,则应在文雅侧装过滤器;若含有气体,则应在典雅侧装消气器。过滤器与消气器的排污口和消气口要通向安然的场所。

流量调理阀应装在传感器斯文,上游的截止阀在测量时应全开,且都不得孕育发生振动与外泄。对付也许发作逆向流的流程应加止回阀以防流体反向运动。

传感器应与管道齐心,密封垫圈不得凸入管路。传感器不该再水平管线的最高点,以免管线内分散的气体(如停流时混入空气)搁浅在传感器处,不容易架空而影响丈量。

传感器前后管道应撑持牢靠,不发生振动。对易熔解流体要对传感器及其先后管道接纳保温轨范。

传输电缆常用双芯或三芯带屏障信号电缆,屏障信号电缆最好在浮现仪表(流量积算仪或流量共计牵制仪)端接地,传输蹊径不该与能源电源线平行,也不要敷设在动力电源线斥逐的周边。
