技术文章-水流量计

管道水流量计工作原理

发布时间:2021-09-25 02:19:44 人气: 160

管道水流量计是利用电磁感应原理,测出流体在电磁场中流动而产生的感应电压,从而得出流量的仪器。
管道水流量计能够测量所有具有导电性的液体,目前已经开发的产品中,从2.5mm小口径到2000mm以上的大流量都能够测量,被广泛使用。

测量原理

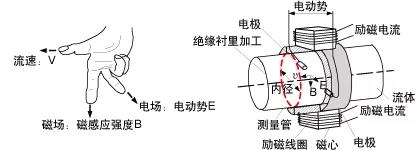

管道水流量计利用了法拉第定律,即当在磁场中流过液体时,由电磁感应而产生的电动势与流速成比例。根据弗莱明(Fleming 英1849~1945)的右手法则,电动势的方向与液体流动方向及磁场方向均成直角。通过安装在测量管内的一对电极可以测出产生的电动势。

图中电动势E的大小可用下列公式表示:

体积流量Q等于管道的横截面积×平均流速:

因此,从这些公式得出:

通过公式(4)可看出,电动势E与体积流量成比例。

检测器的结构如上图所示,在由聚四氟乙烯、橡胶、陶瓷等的绝缘物作衬里或铸模加工的测量管中,安装获取电动势的电极。测量管的外侧安装励磁线圈和磁心。
