技术文章-热式流量计

热式气体质量流量计故障原因与处理

发布时间:2023-07-13 10:50:15 人气: 438

1. 概述

热式气体质量流量计是基于热扩散原理而设计的,该仪表采用恒温差法对气体进行准确测量。具有体积小、数字化程度高、安装方便,测量准确等优点。

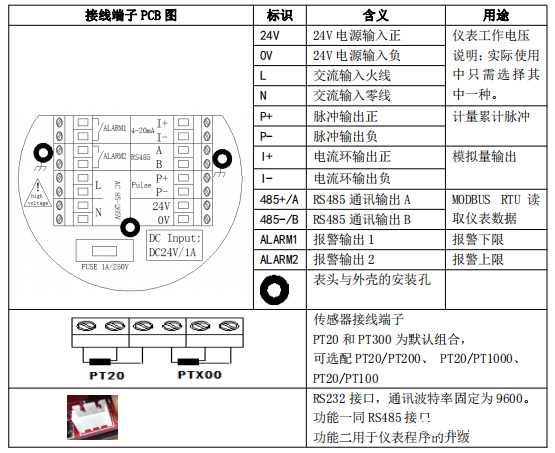

2.1接线端子说明

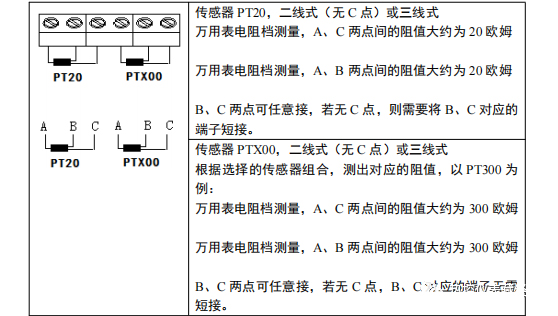

2.2传感器接线端子



3.故障排除

问题一:无显示

故障原因:

1.没有送电

2.仪表内部开关电源损坏

3.DC24V电源接反

4.显示屏插偏了

5.显示屏损坏

处理方法:

1.打开电源

2.接通220VAC电源,电源指示灯不亮,说明开关电源损坏

3.检测电源*性

4.重新插屏

5.检查电源指示灯,指示灯亮,说明屏损坏,请联系供应商


问题二:流速低

故障原因:

1.探头方向接反

2.传感器脏

3.传感器损坏

4.流量参数设置有误

处理方法:

1.正确安装探头方向

2.清洁传感器

3.返回供应商

4.检查参数设置


问题三:流速异常,波动大

故障原因:

1.流速参数设置有误

2.流体性质是脉动轮流

3.传感器脏

4.传感器损坏

处理方法:

1.检查流速参数设置

2.调整滤波系数

3.清洁传感器

4.返回供应商


问题四:4-20mA输出异常

故障原因:

1.20mA量程设定有误

2.转换器故障

3.接线未成环路

处理方法:

1.正确设定20mA量程值

2.返回供应商

3.检查接线


问题五:频率输出异常

故障原因:

1.频率参数设置有误

2.转换器故障

3.连接线路损坏

处理方法:

1.正确设定频率参数

2.返回供应商

3.检查连接线路


问题六:报警输出异常

故障原因:

1.仪表参数设置有误

2.仪表未配置报警输出功能

3.继电器损坏

处理方法:

1.正确设定报警参数

2.联系供应商

3.返回供应商


问题七:RS-485输出异常

故障原因:

1.波特率和站号设置有误

2.*性接反

3.连接线损坏

处理方法:

1.正确输入

2.改变*性

3.检查连接线路
